iPhone终极维修经验分享！不看也不会后悔的！

沉默的人

首先告诉你！标题是骗你进来加分的！
自从修iPhone以来腰不酸了，腿不软了，可是蛋蛋比以前疼的次数多了！因为已经领教过iPhone的全部不可能的可能！

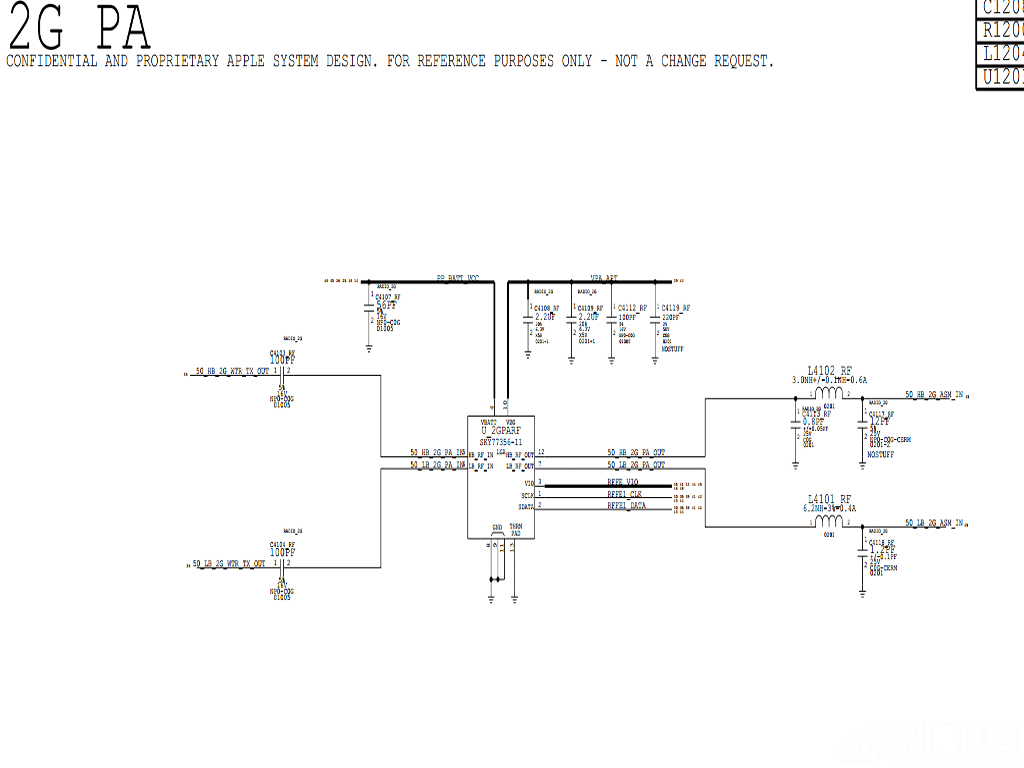

今天分享的经验题材是一台2修+3修iPhone6 Plus，进水机器，第一手没怎么修过只是清理一下外观和换了U管，拿到我店的故障是拨打电话失败！很快就查到2G功放输入的H端耦合电容腐蚀开路！更换装机交货了！这次算是二修！
过了两天，这台机器又回来了！故障是有充电标志不充电！蛋疼由此开始！
以下内容须由原理过硬人士陪同观看，否则纯手工党可能看不明白！
拿到机器先由朋友处理，他更换了U管和充电IC无果！接着由我来处理！出于不相信别人的心理(我正在努力改掉这个坏心理)！我也更换了上述两IC！结果还是一样，测试过程中发现还有重启的现象，顿时想起了SWI，立刻连接爱思查看电池数据，发现检测不到！再打电池座SWI阻值~无穷大，欣喜若狂地飞线去背面的FL2511，以为这样就能结束战斗！谁知道结果虽然能检测到正常的电池数据，不再重启了，但还是不充电！连接可调电源开机和关机情况下都只有0.005左右电流！




唯有老老实实查条件了！那个疼啊~~！
先分析一下可能的原因：本人自己总结正常的机器时序是开机时插入充电线后由U管检测插入类型信息告知CPU，CPU检测电池状态等~，如果条件符合要求的话CPU就控制充电IC对输入的USB_5V进行稳压处理后输出到MAIN_VCC，同时如果电池需要充电的话CPU会发出指令给充电IC拉低CHG_ACT_DIO使Q1403导通给电池充电。如果关机状态下则不需由CPU接管，充电IC会自行处理！


强调一点，修iPhone主要的是靠分析然后对症下药！因为零件太小，测量也不好测了，频繁的更换零件还会殃及池鱼！所以应该尽量分析到原因所在，尽量少焊接，尽量一次焊接解决问题！
那么根据现在的电流状态，得知机器使用的一直都是电池电量，完全没有利用USB_5V送来的电，并且开机或者关机一样情况！所以很快把故障点锁定到充电IC本身单元电路，排除U管和CPU的关系！

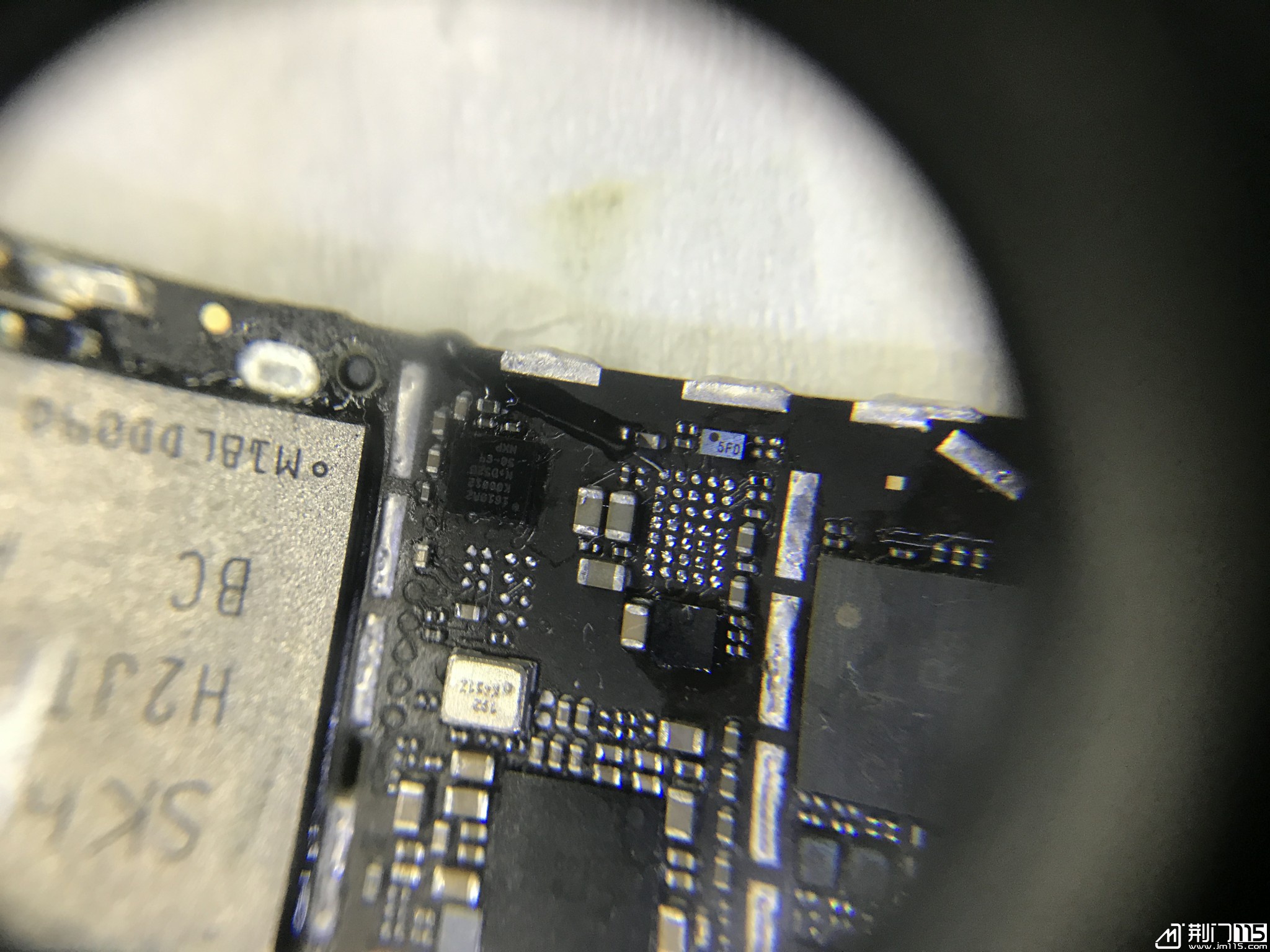

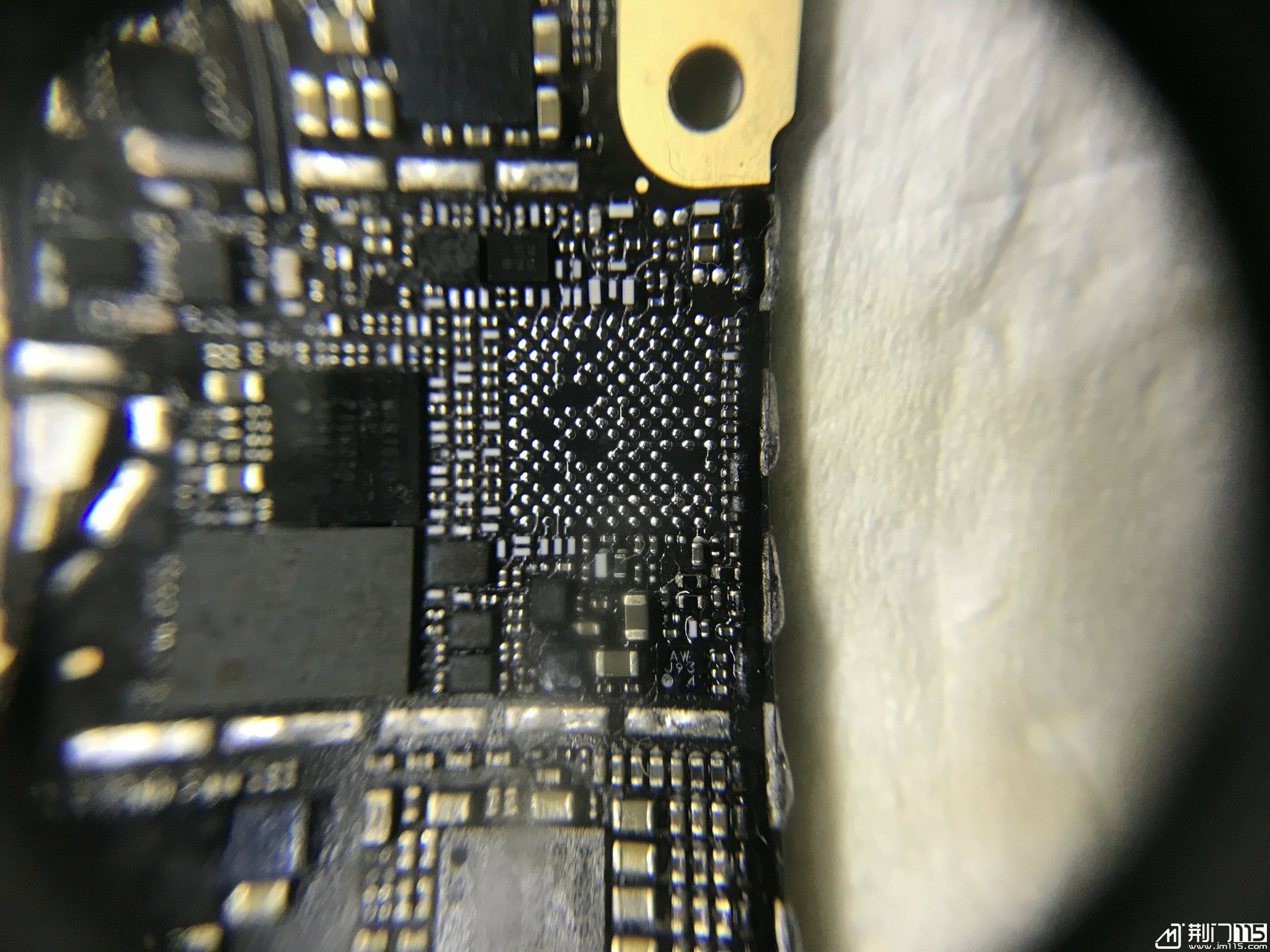

充电IC单元其实很简单！所以直接拆下打焊盘值！顺便把U管也拆下打打吧(其实是我不小心碰歪了)！

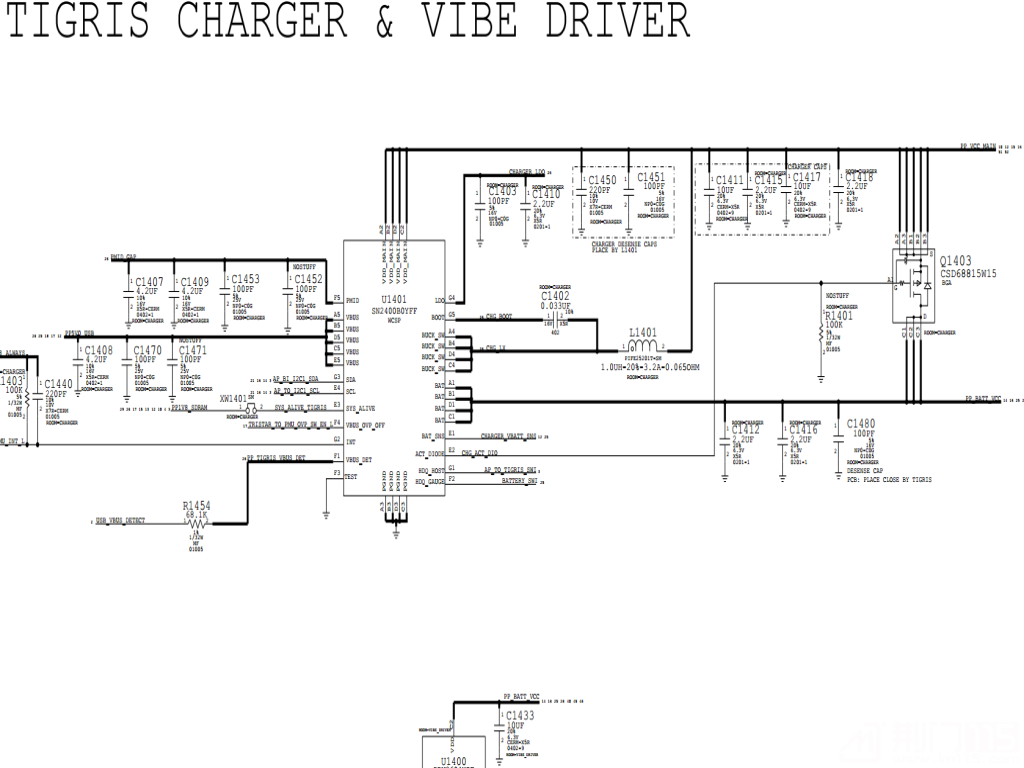

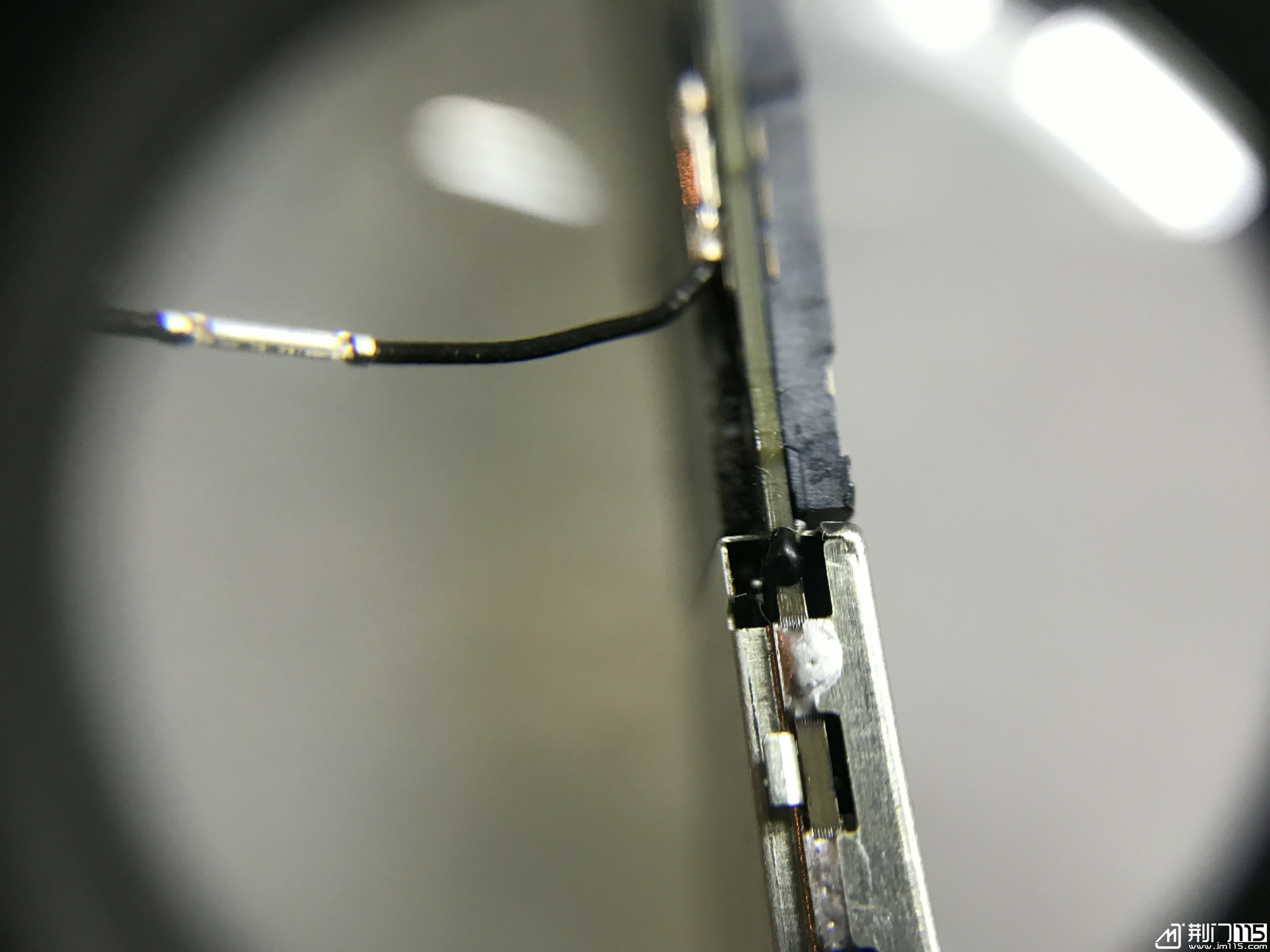

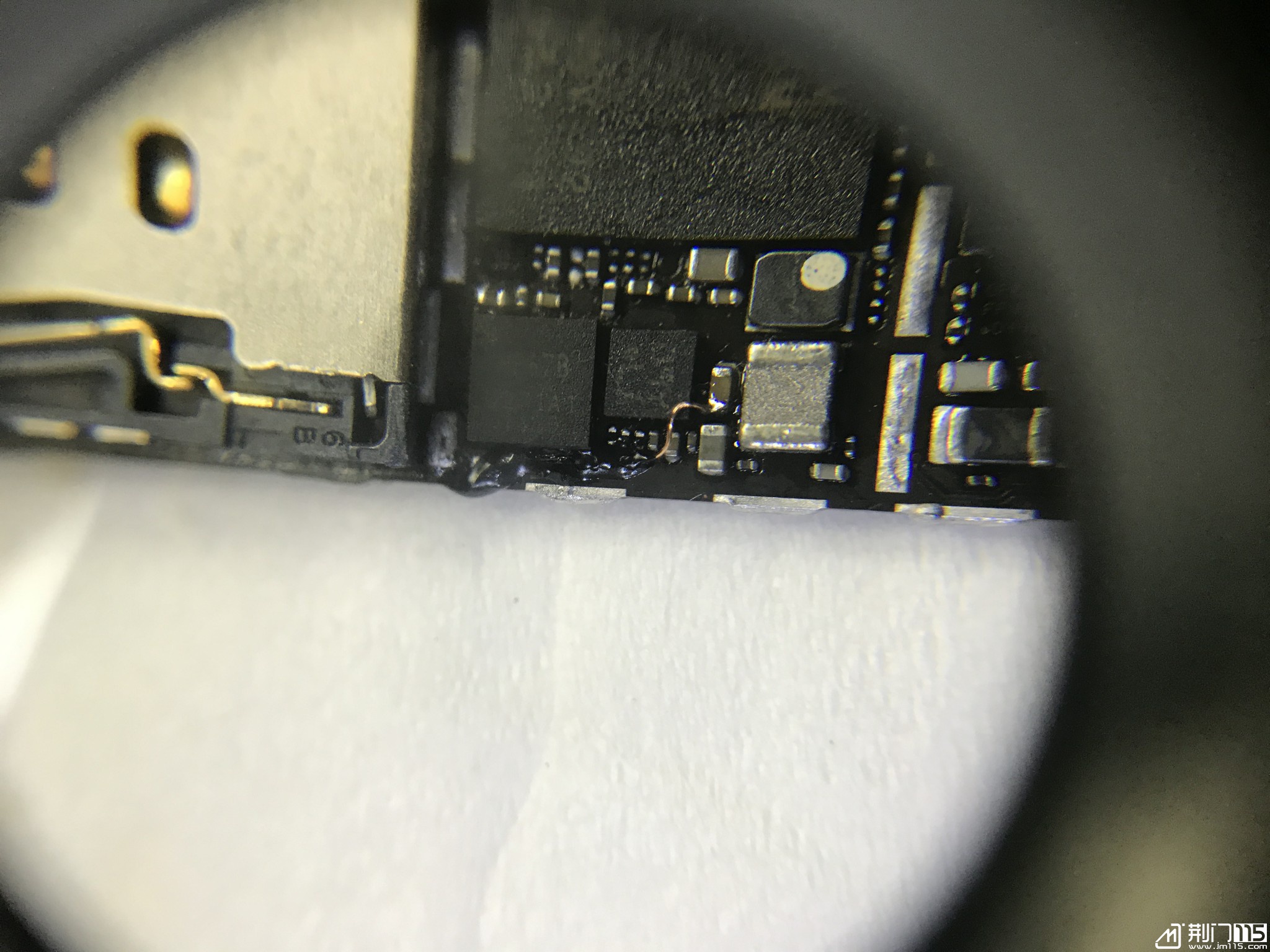

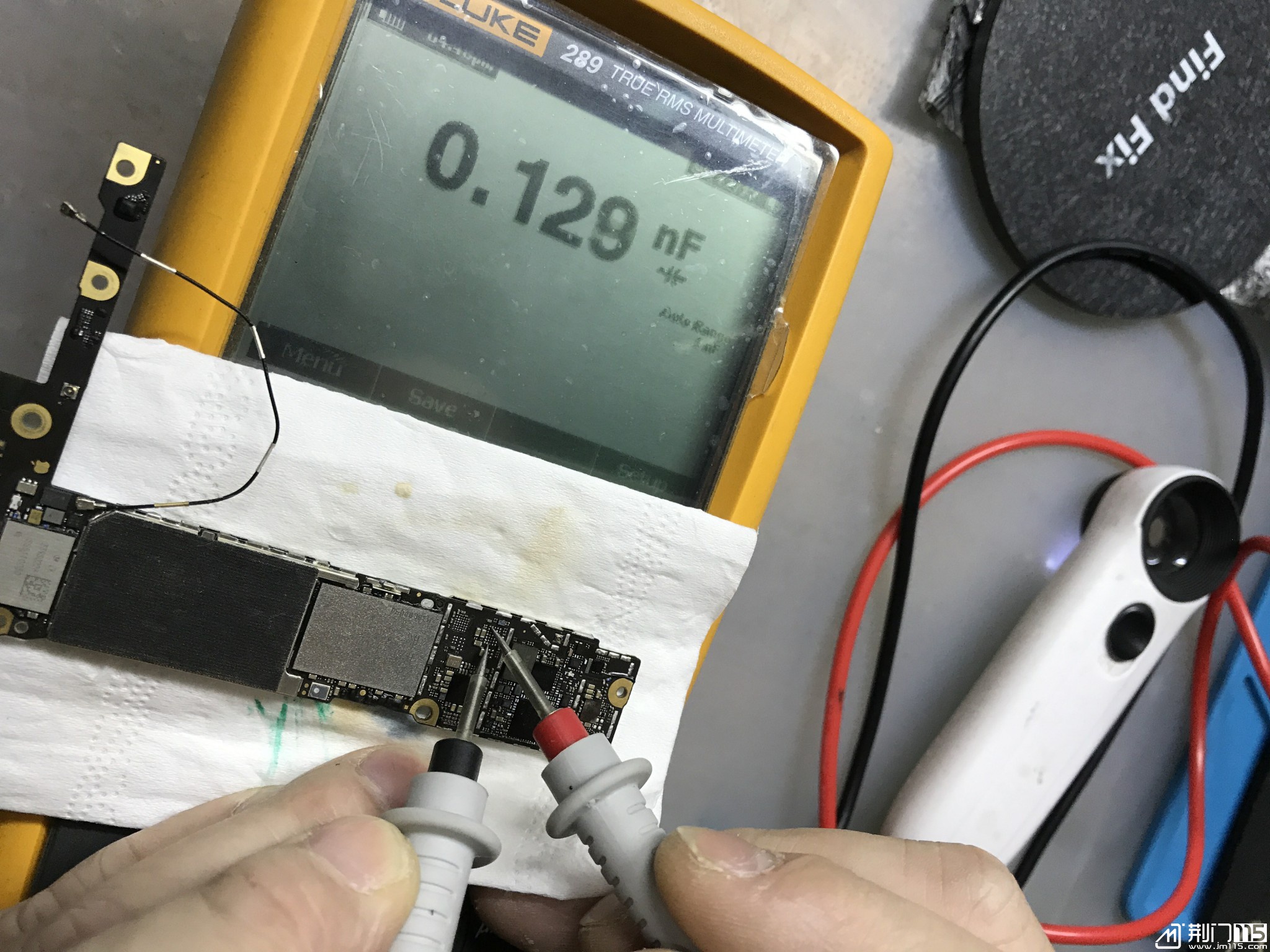

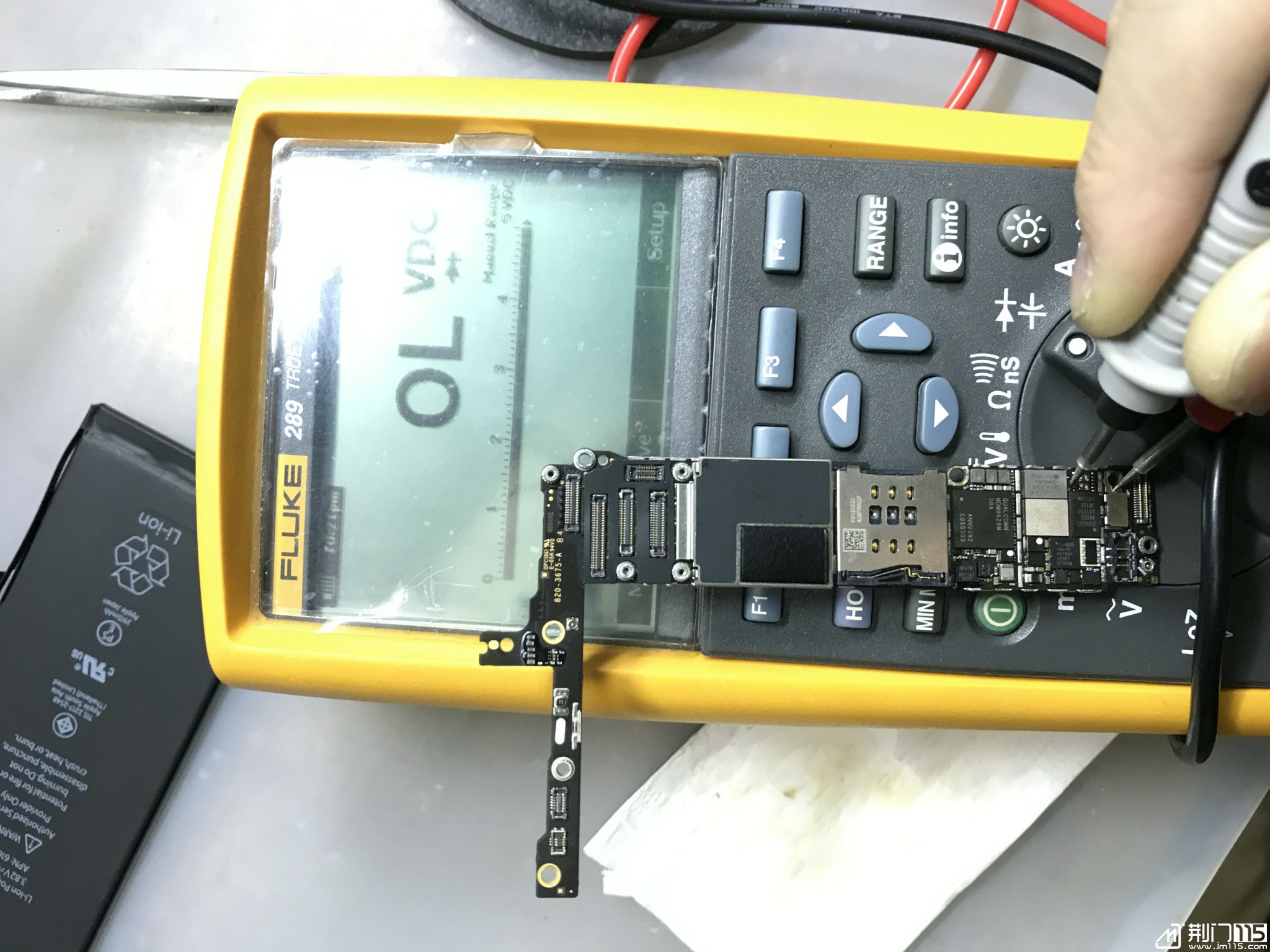

关机下也不能输出MAIN_VCC更加简单，构成电路和控制电路只有充电IC本身和C1402、L1401三个零件！在充电IC焊盘上测量到L1401没有断路，再在焊盘上测量C1402，发现在焊盘G5与A4之间上已经测量不出应该有的33NF容量了！这情况要不断线，要不电容损坏！C1402在背面，测量结果真的是G5与电容之间断线了！解决方法依然是飞线！

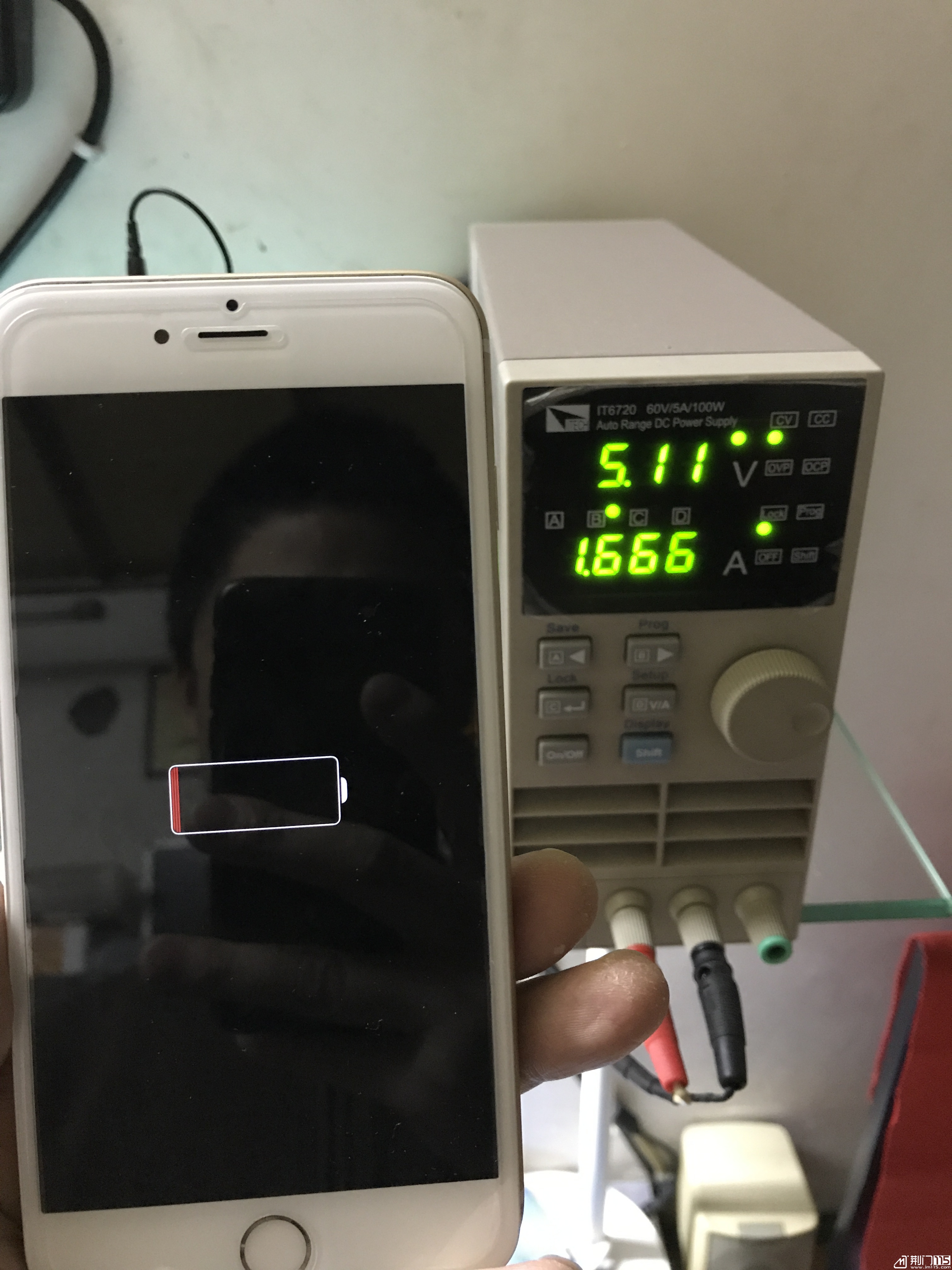

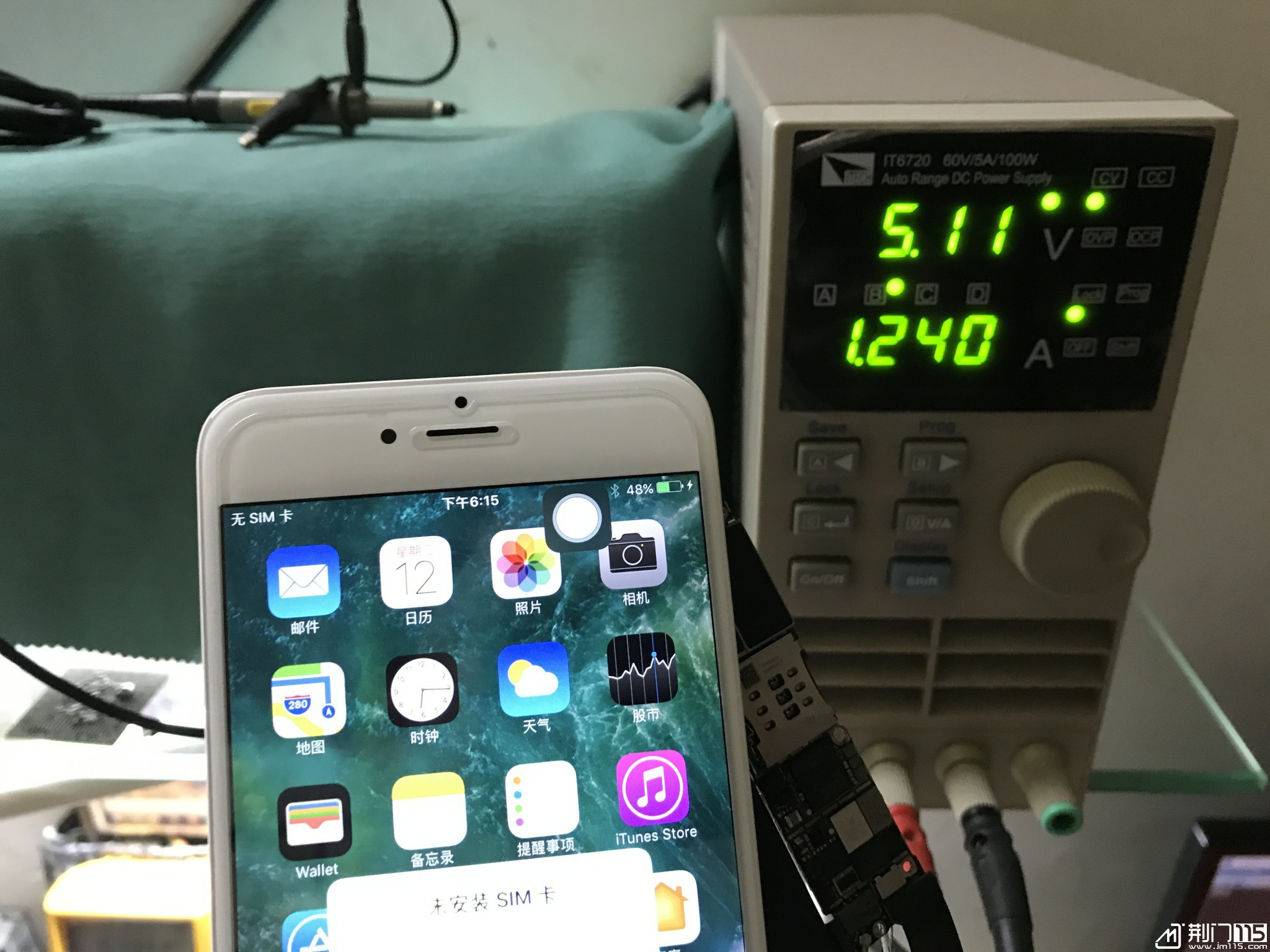

飞好线装回IC测试充电当然是恢复正常，否则我不活了！

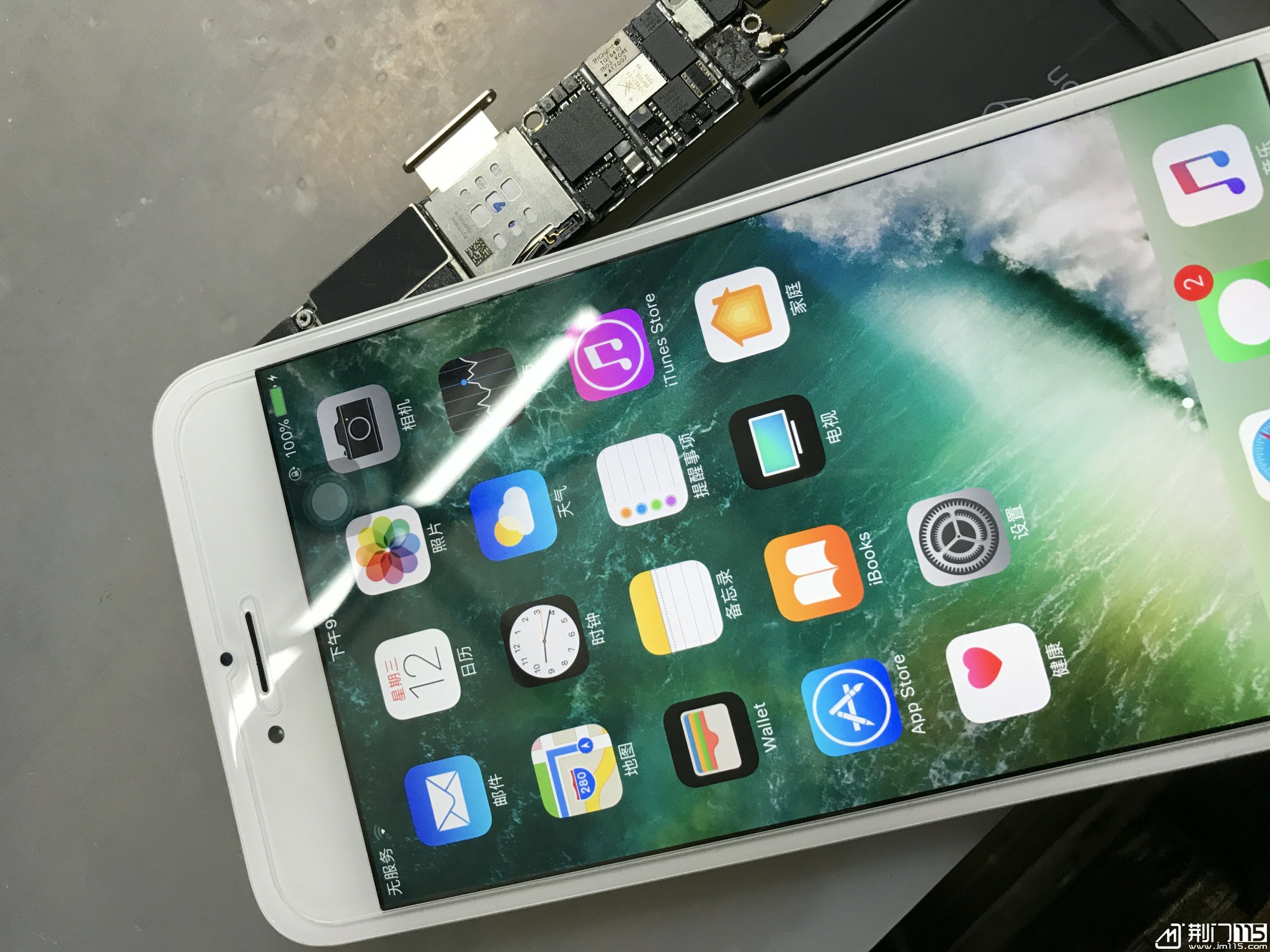

吃饭时间到了！让它充电！吃饭回来继续收尾工作！回来后电量已经100%，再测试各功能！


结果继续蛋疼！又回到解放前~~有信号打电话呼叫失败，信号跳水！！！炒花蟹！！！

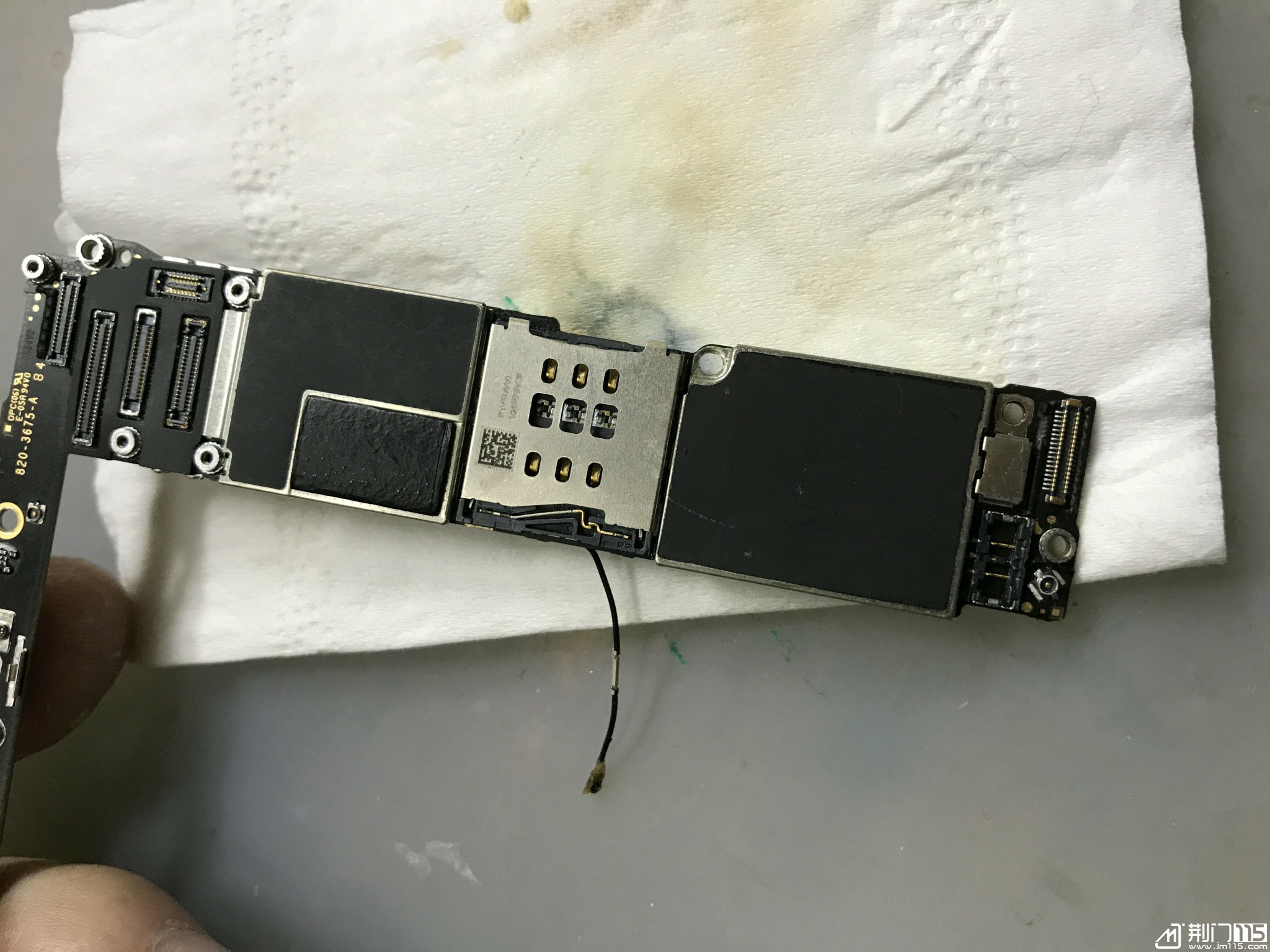

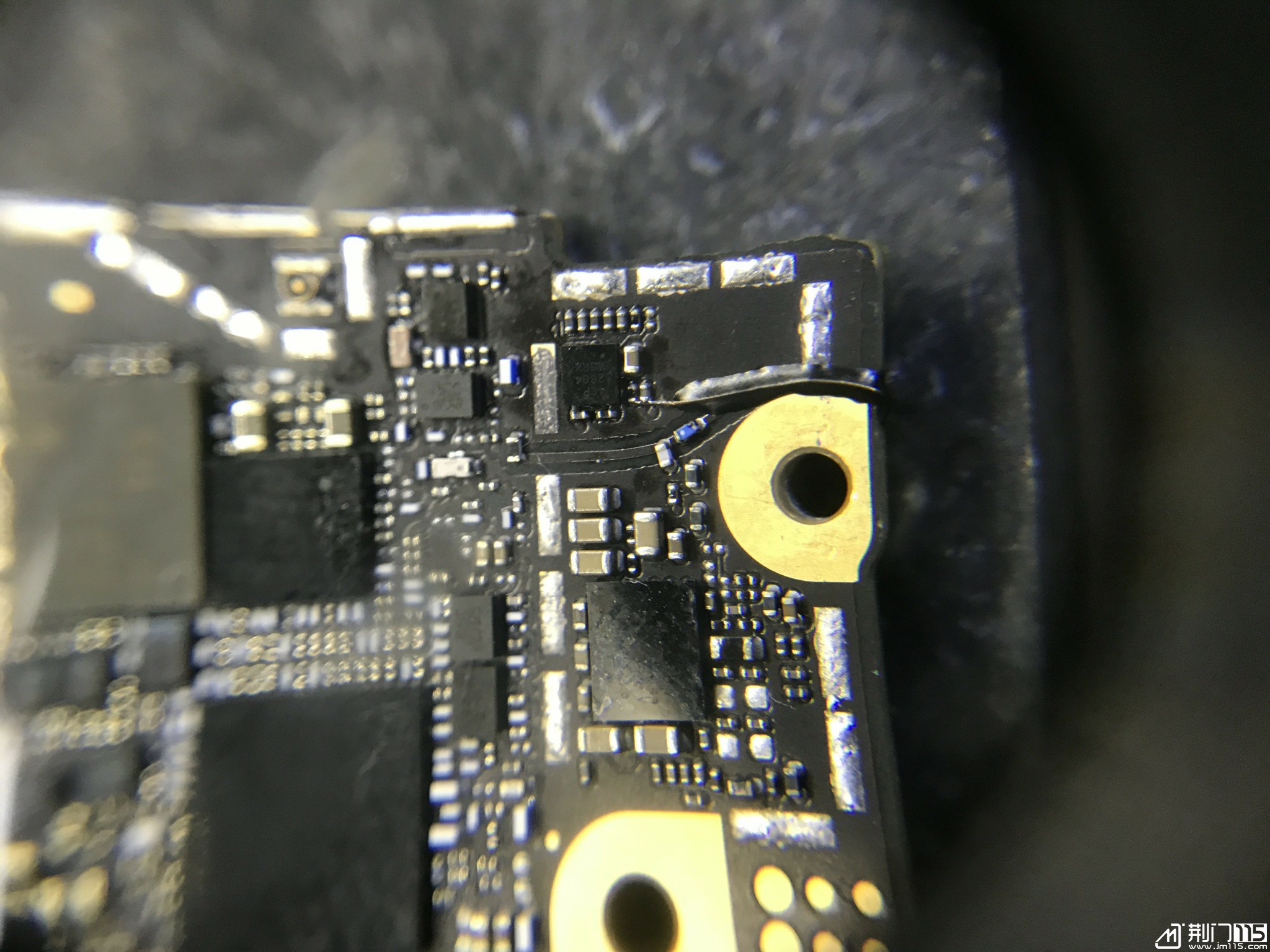

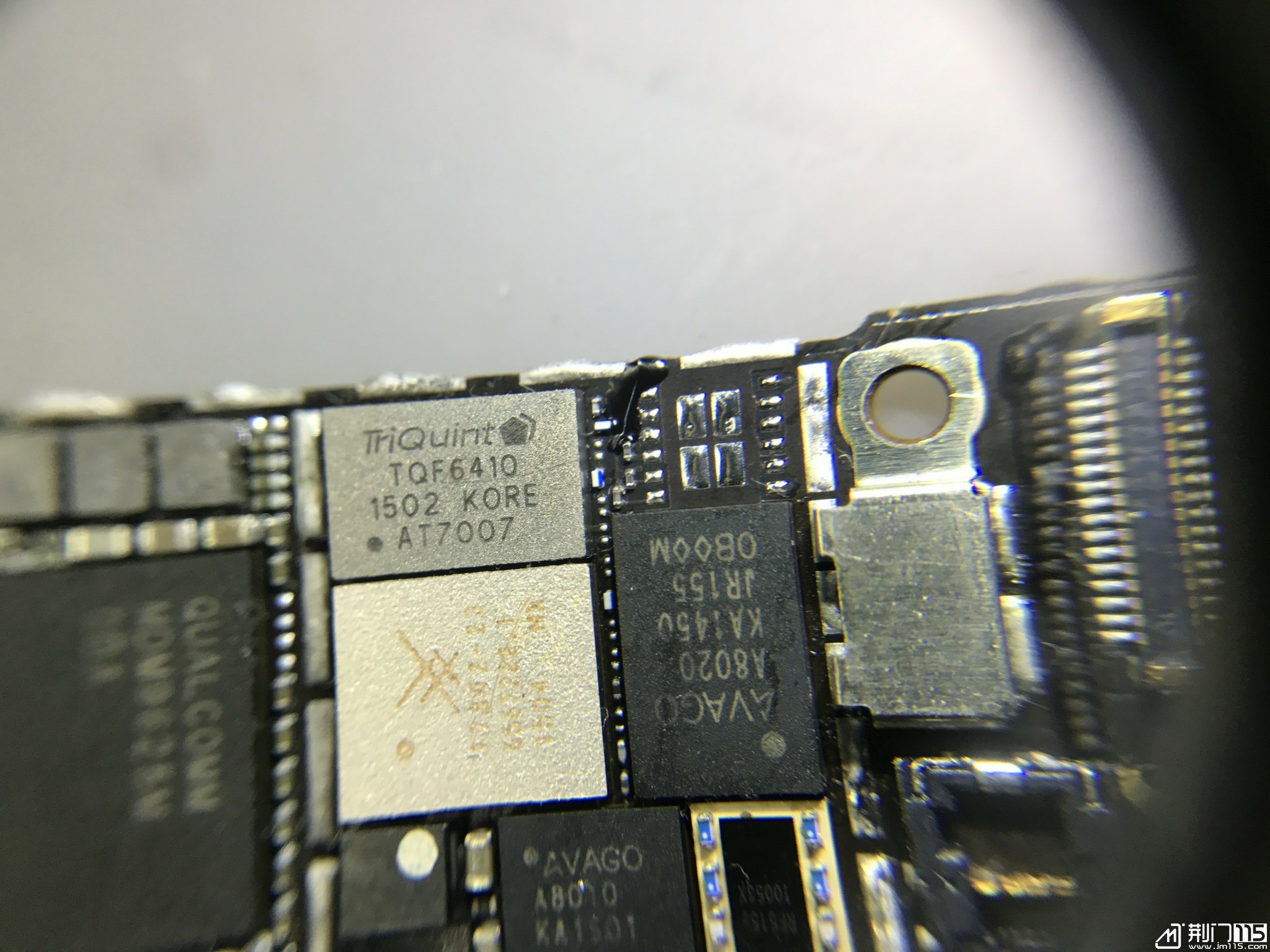

不过有了上次的维修经验这次维修就快多了！直接测量两路输入！没有意外，另一路L端射频端没有阻值了！哎~~~~~，又是断线！，拆下大射频还是飞线解决问题！

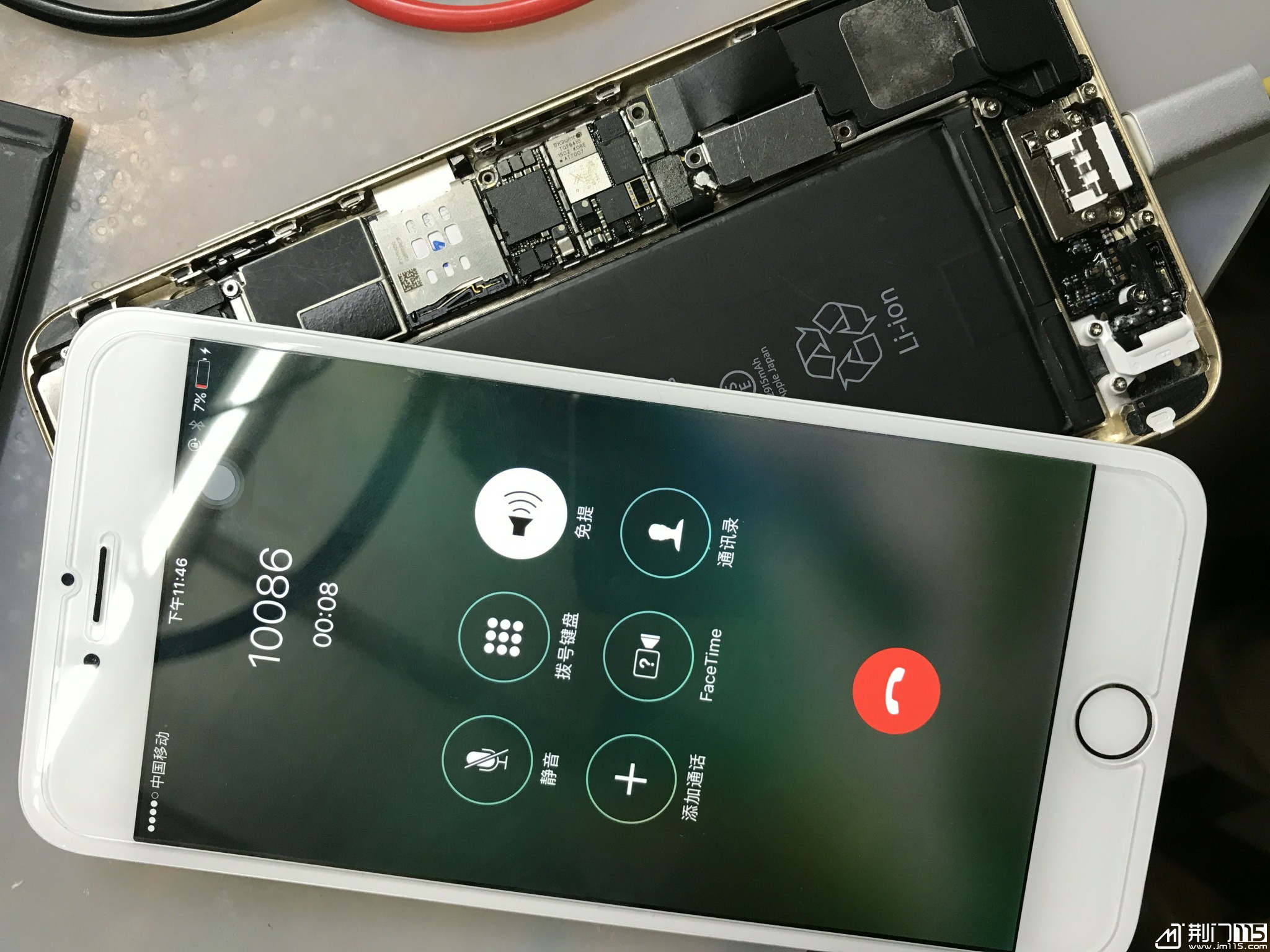

到此所有故障修复！3修结束！一次维修飞了３根线！而且不是ＵＭＴ板！不过我发现OPC比UMT更差！
以上快速故障定位都是建立在强大的理论根底下！所以你要进入手机维修行业必须好好巩固理论知识！不要像我前两天看到的一篇炒花蟹文章那样说修手机只需要练手工，像他那样说的话你只会换！最后换完所有IC就说报废或者搬板！还有甚者说CPU挂了报废机器！

百忙中抽空发帖！请踊跃加分！
谢谢阅览！
作者：Maike

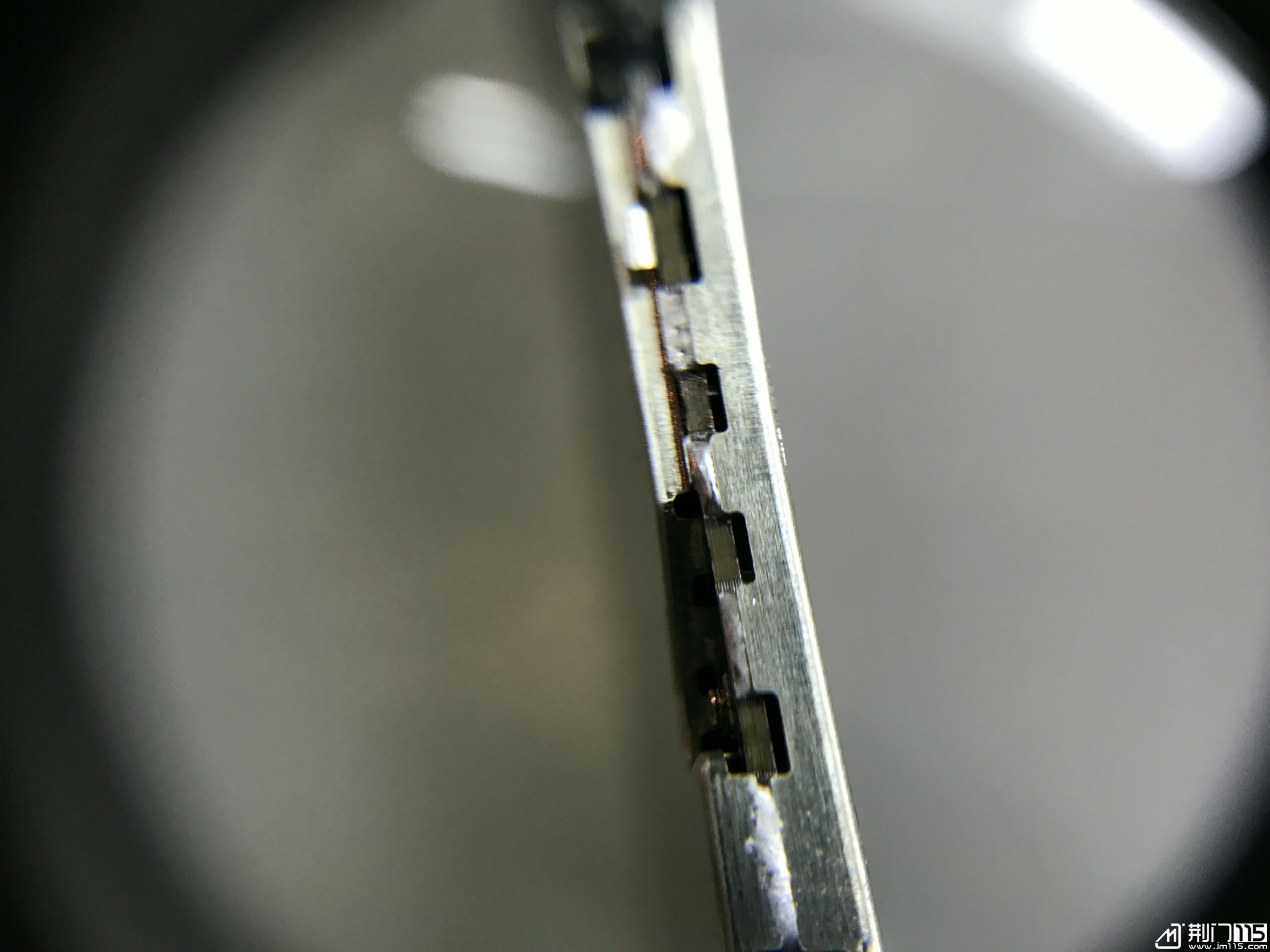

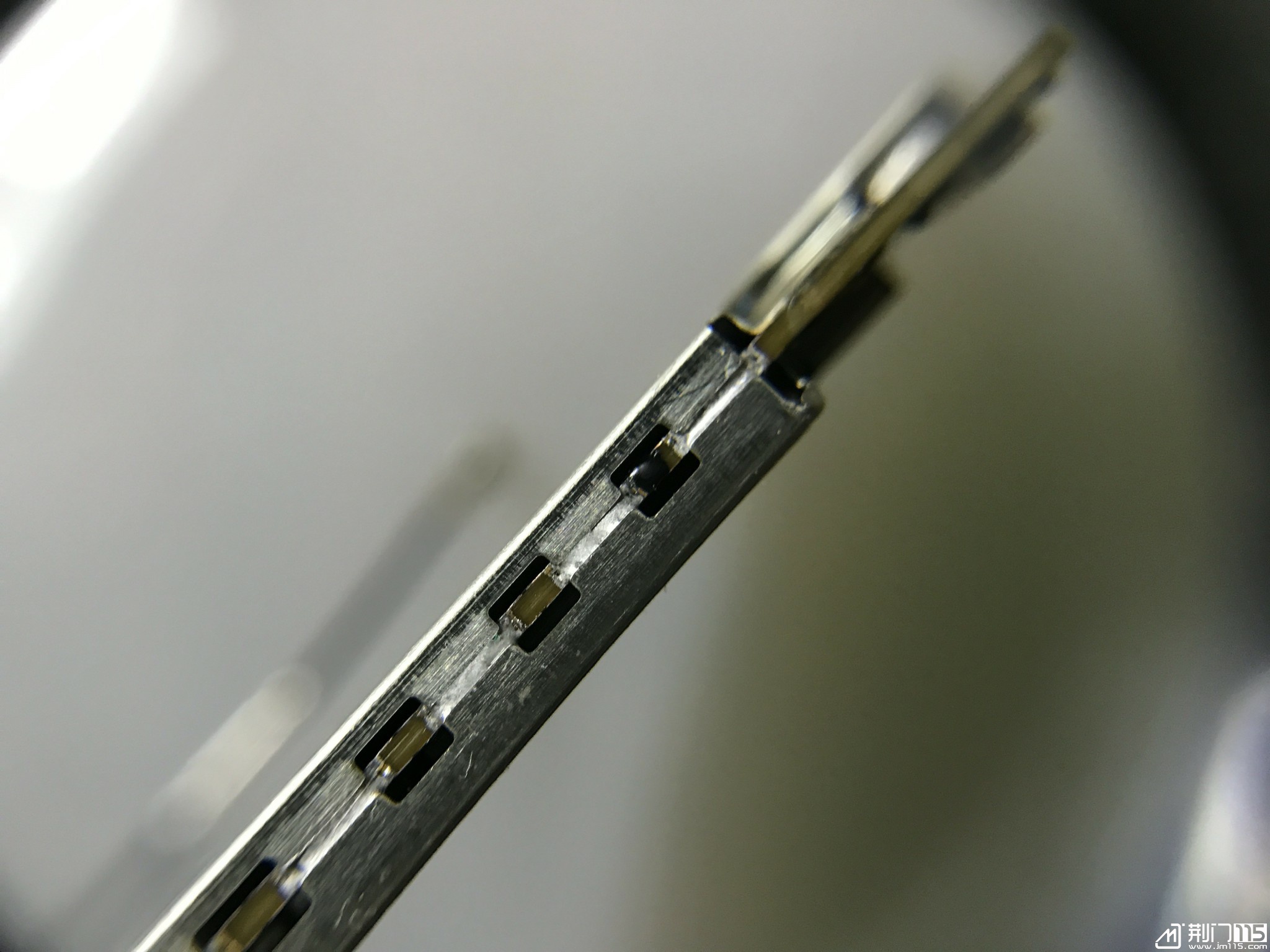

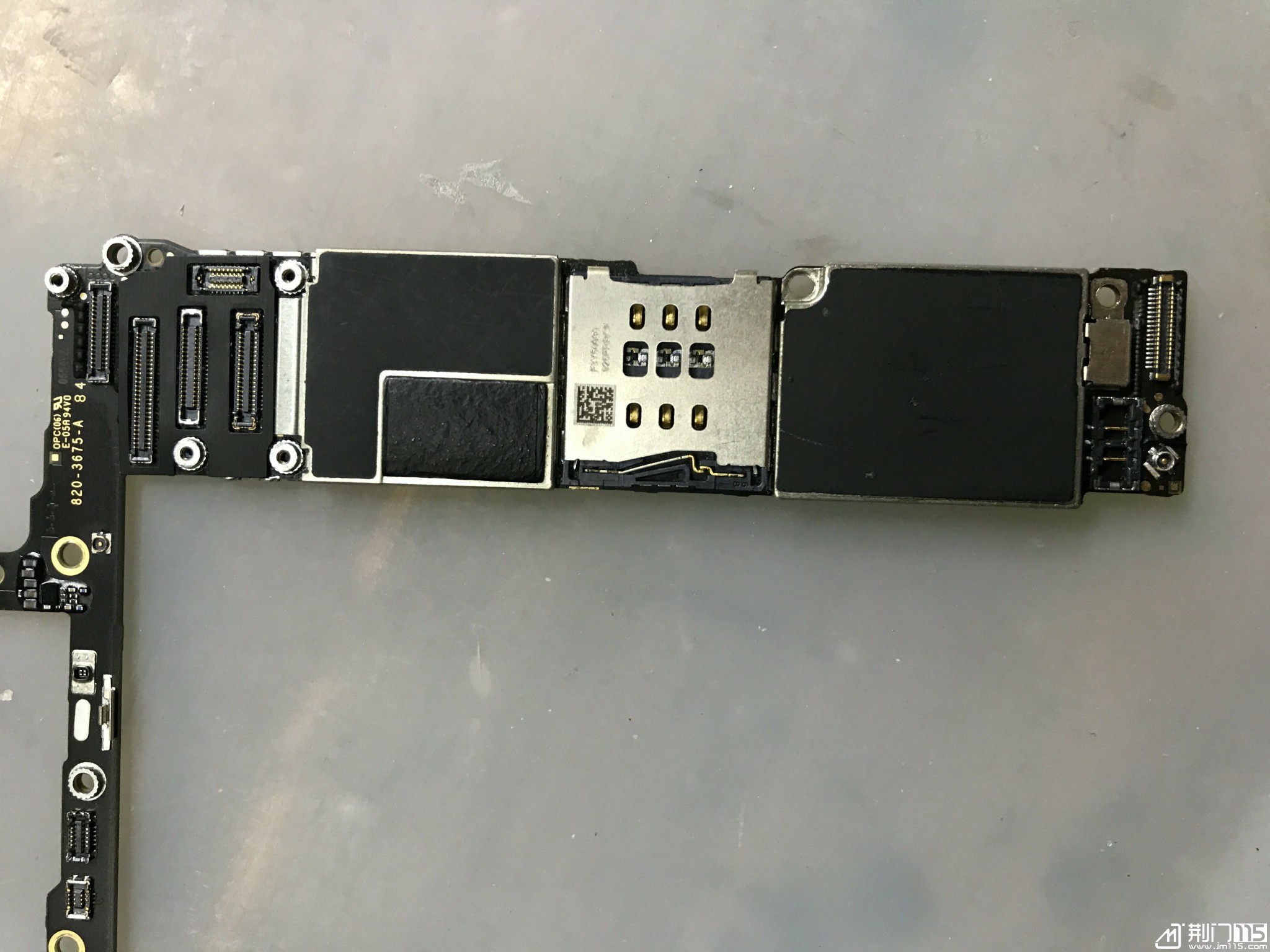

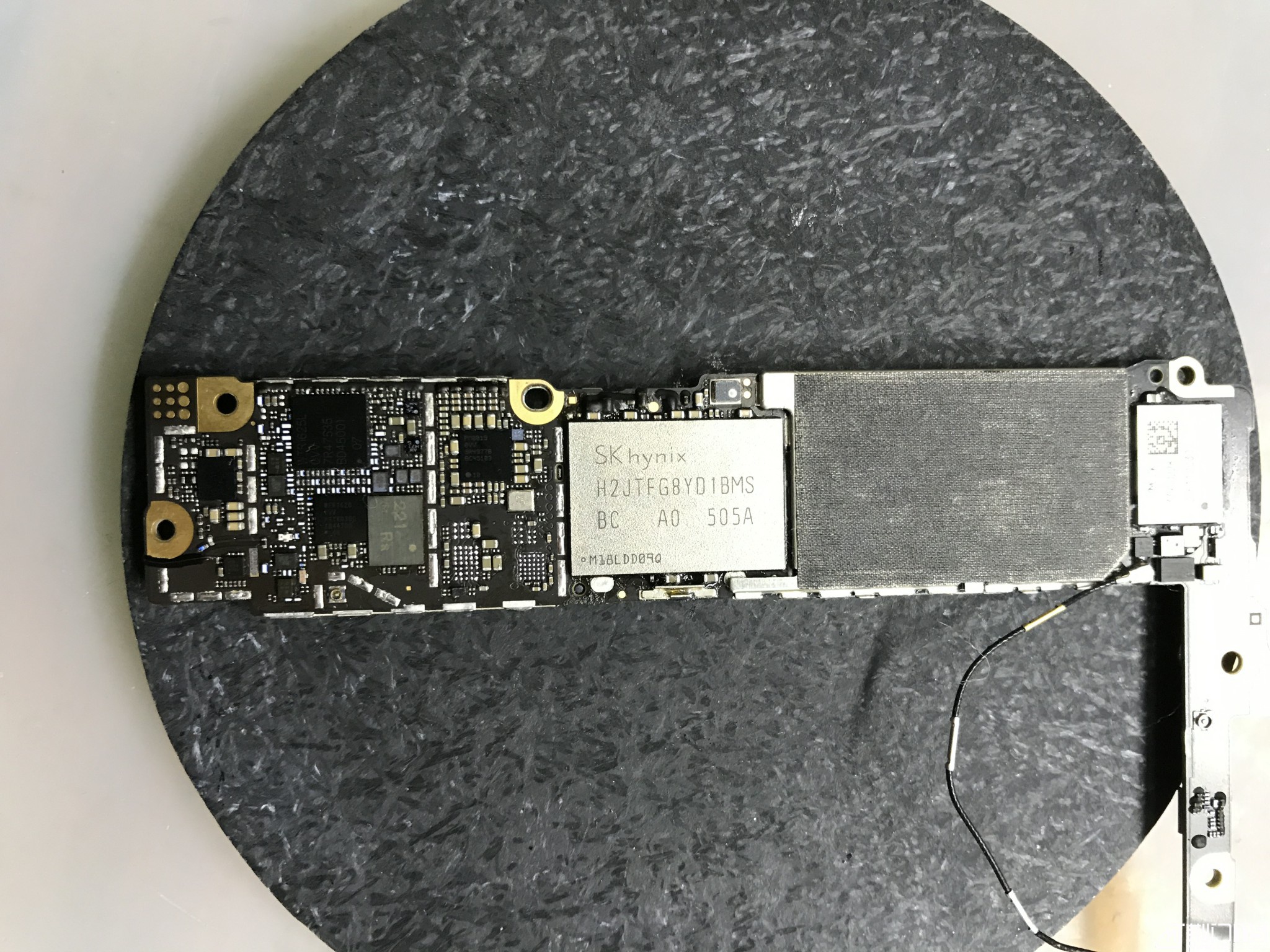

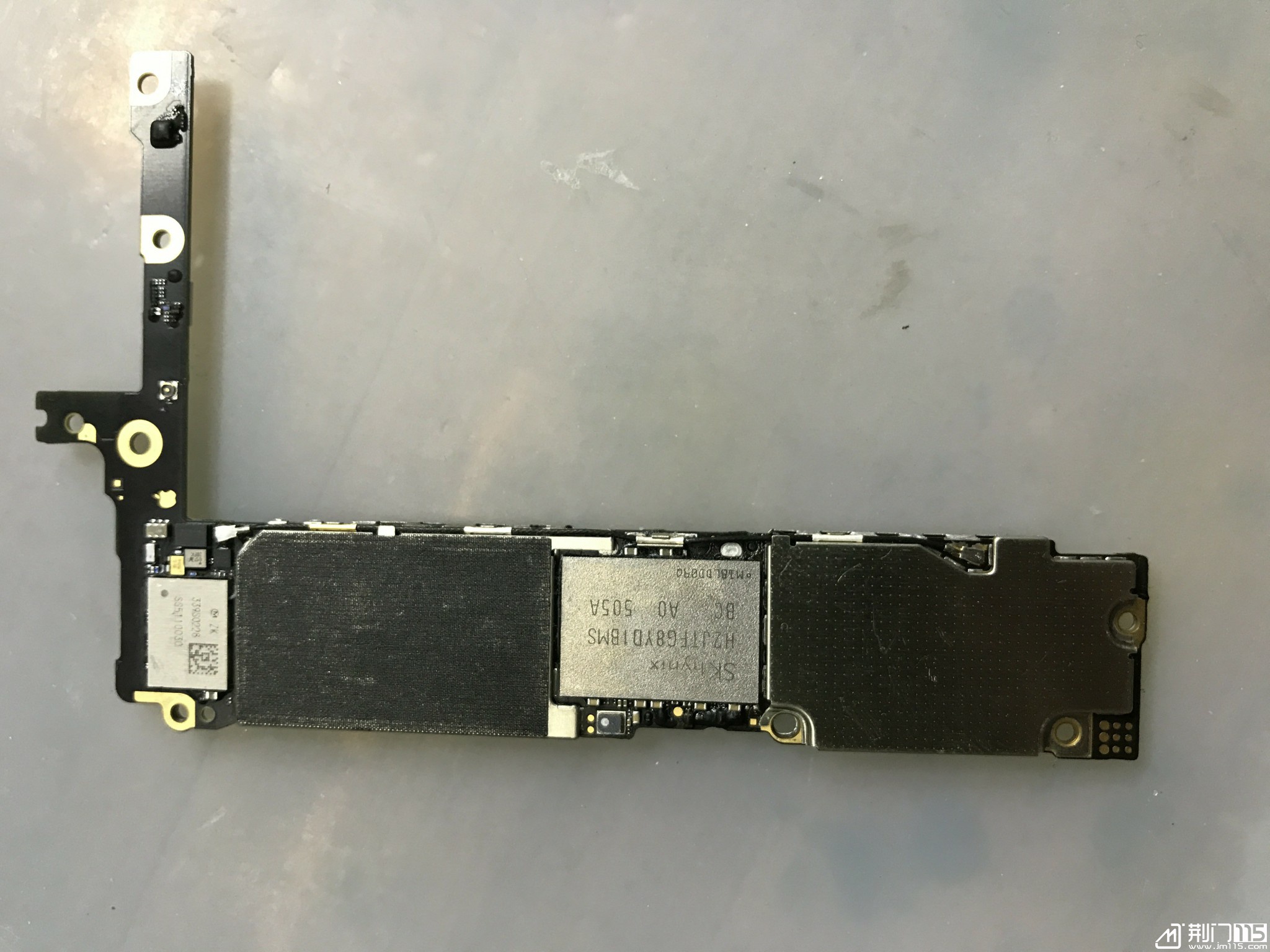

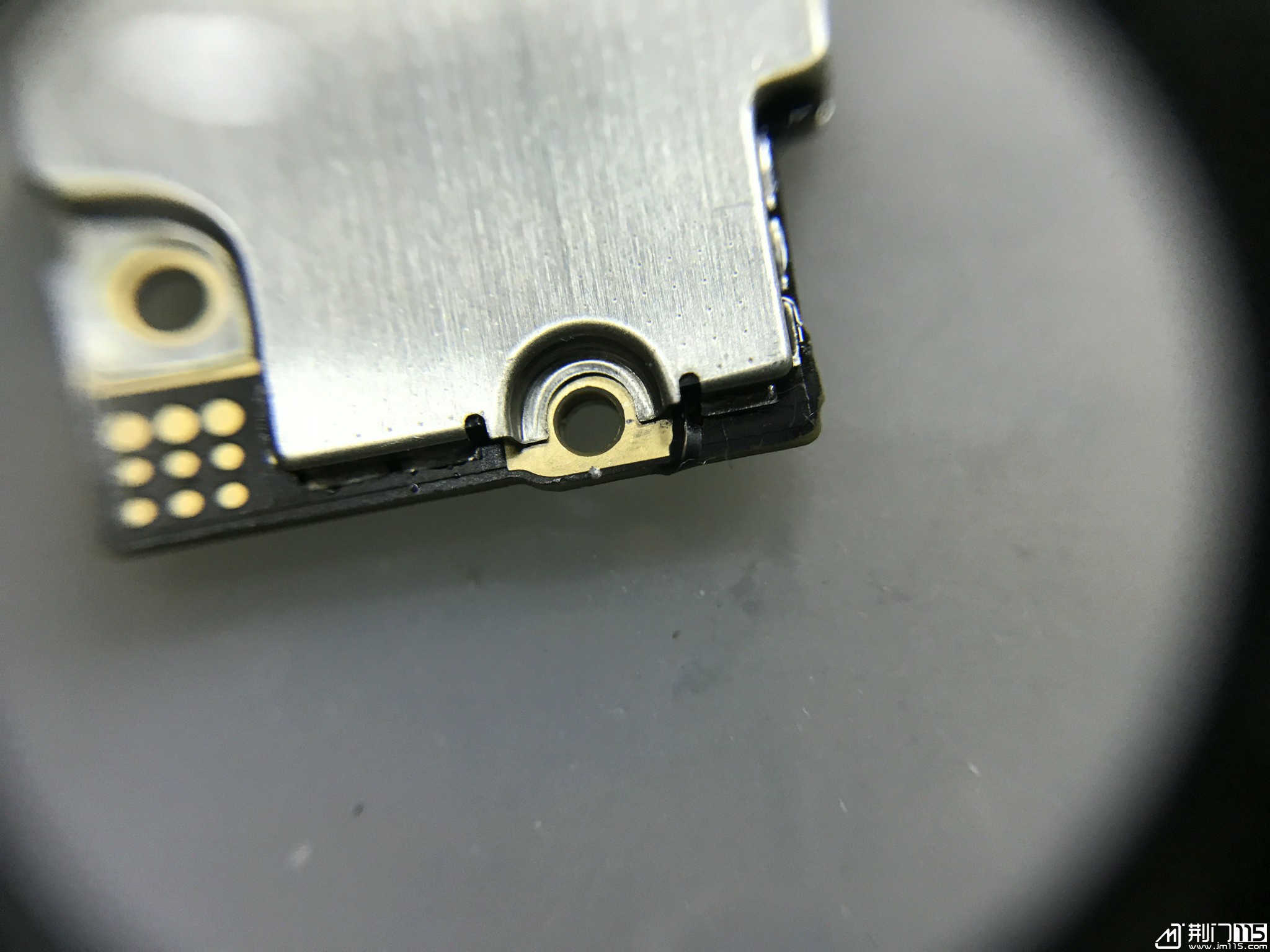

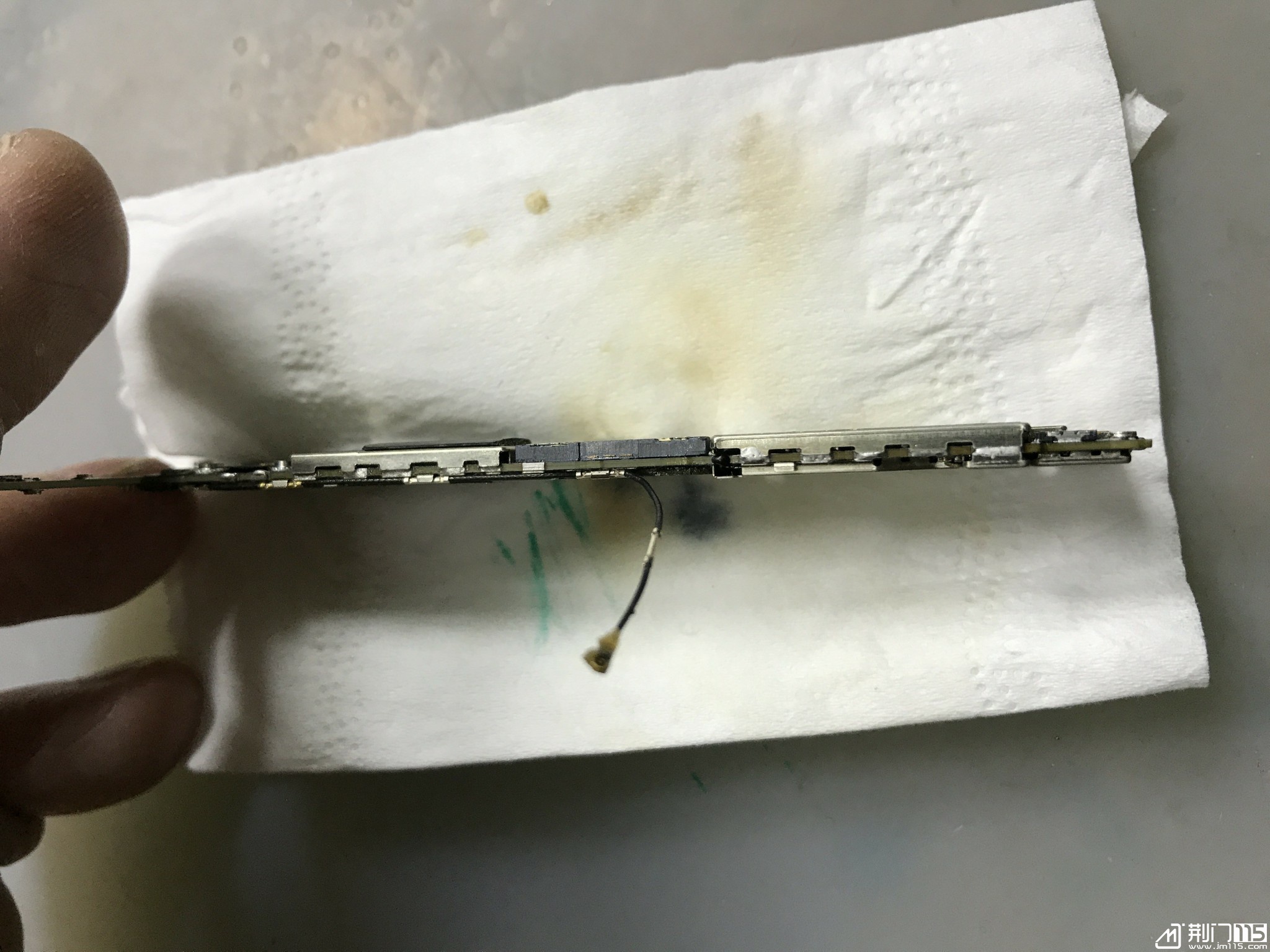

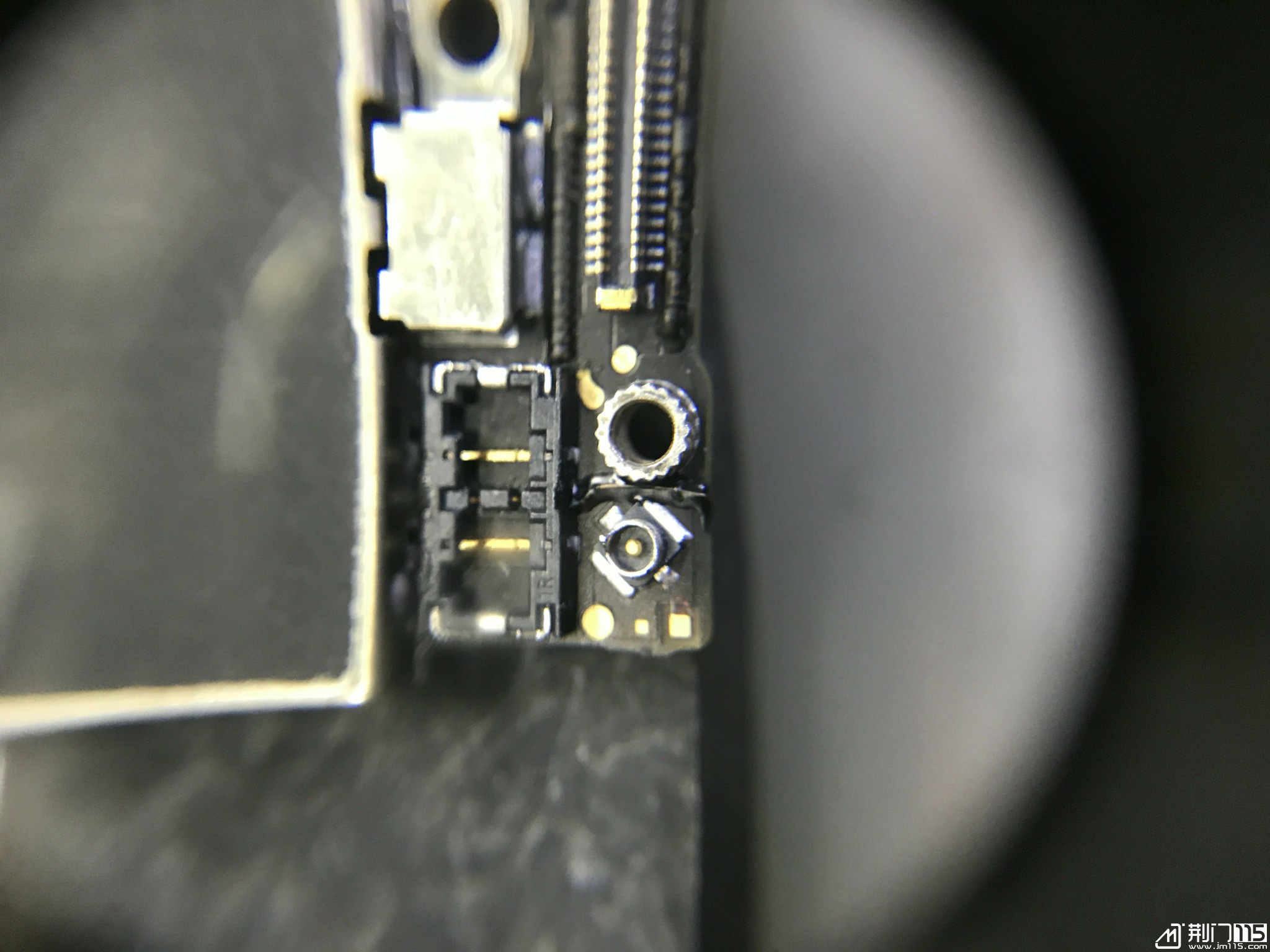

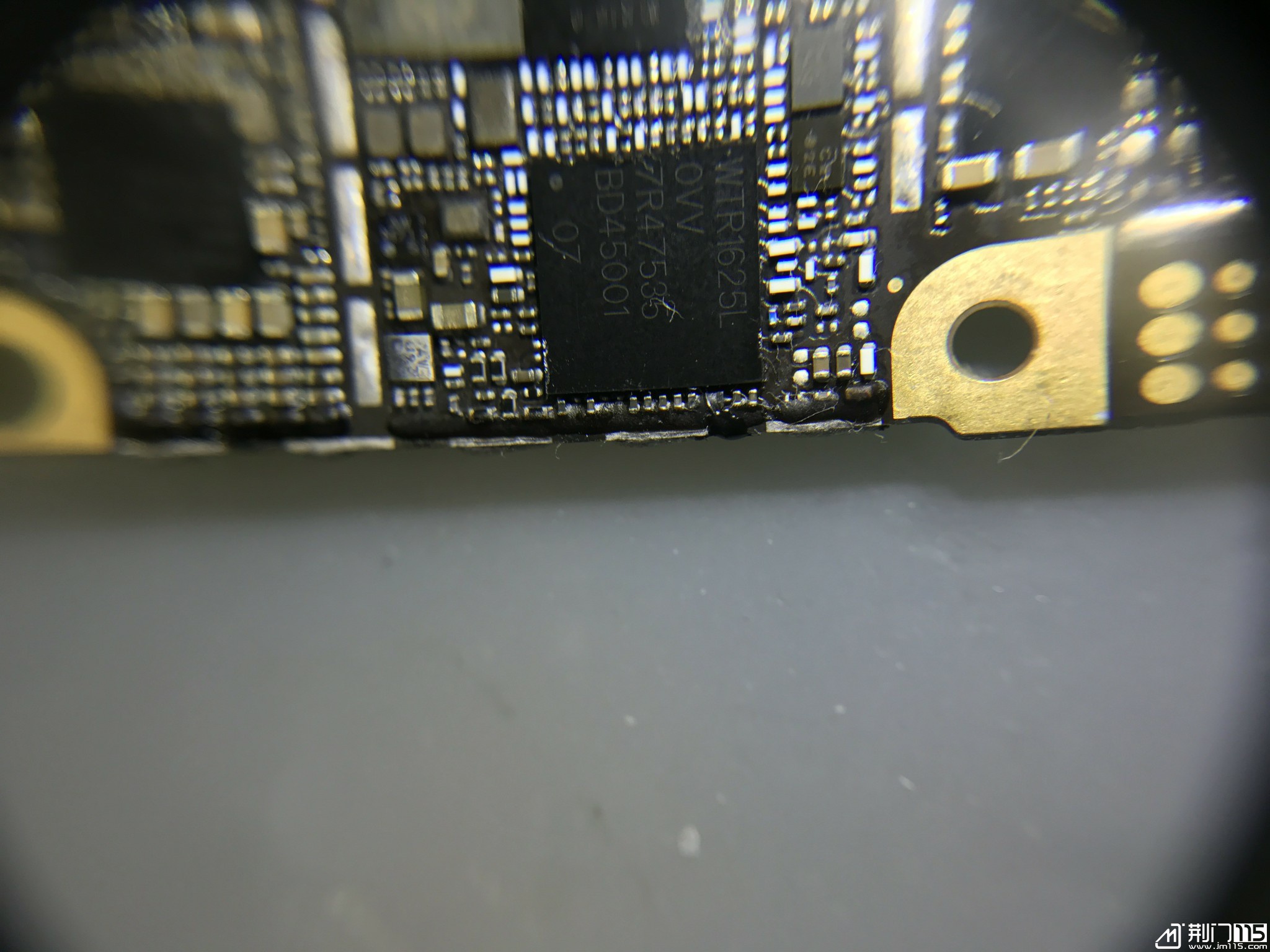

一下是事后翻新主板相片！
