修复磁盘不受uefi固件支持故障

沉默的人

最近Win10 1709发布，不少朋友通过Windows Update或者直接下ISO镜像直接更新了。
前几天，一位朋友打我电话，讲家里Win10提示更新，也下载了，但是到安装阶段后，就提示错误。
具体错误呢，没说清楚，趁周末我就到他家看了下。

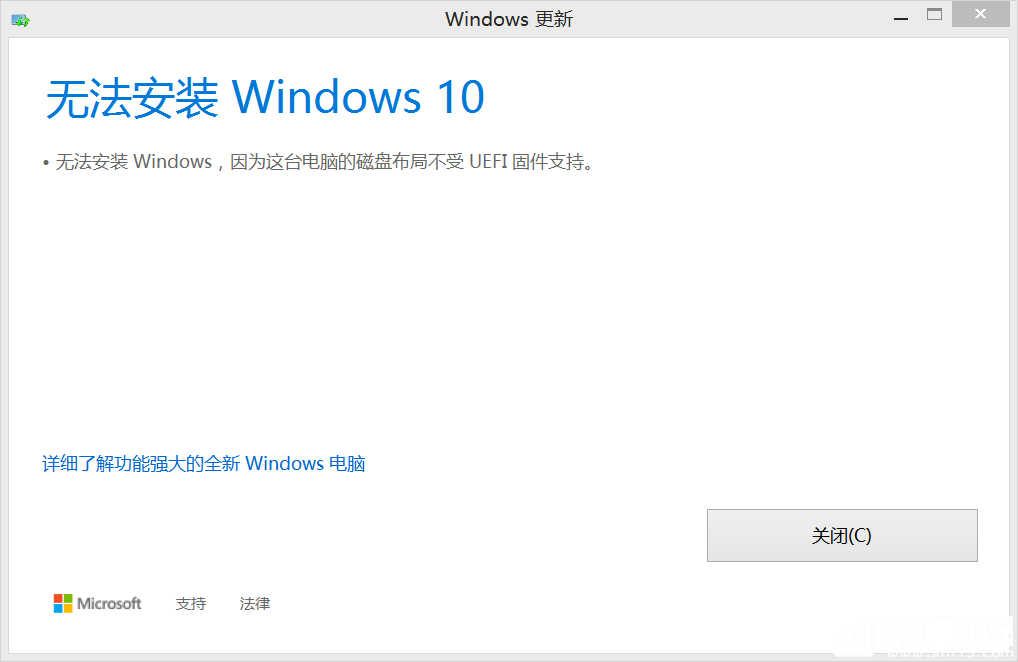

错误具体内容就是：无法安装windows，因为这台电脑的磁盘不受uefi固件支持。
提示如图：



搜索了一下，大概原因是BIOS是UEFI，而硬盘是MBR格式导致的。
解决方法，要么BIOS中改成传统引导模式，要么硬盘从MBR改成GPT模式。
看了几篇他人的博文，有些写得偏理论，有些对引导修复写得不够，或者方法太过复杂。
我根据自己的摸索，把简单的方法发出来给大家看看。

情况1：系统已装好，但硬盘是MBR格式。

最简单的方法当然是格式化硬盘，然后硬盘转为GPT格式后重装系统。
但这样耗时费力，最好还是无损转换最佳。
无损方法：

使用PE优盘启动到PE环境下。我这里使用的是杏雨梨云的Win10 PE。

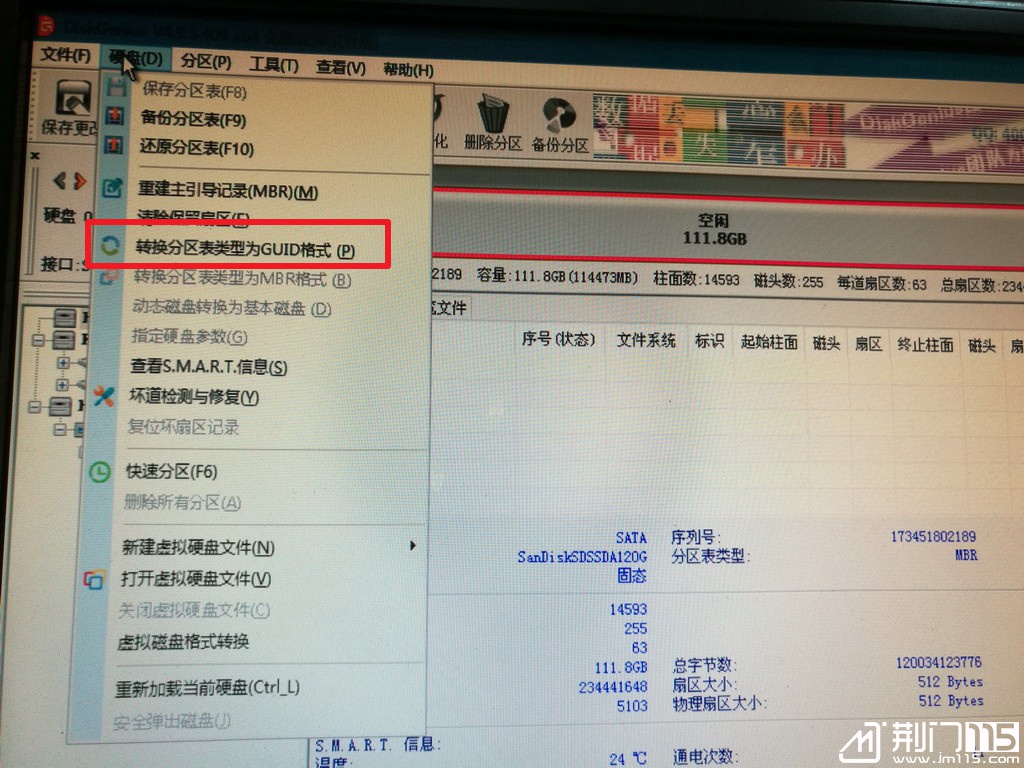

01，启动DiskGenius，先选择当前系统所在硬盘。然后点选：硬盘-->转换分区表类型为GUID格式。

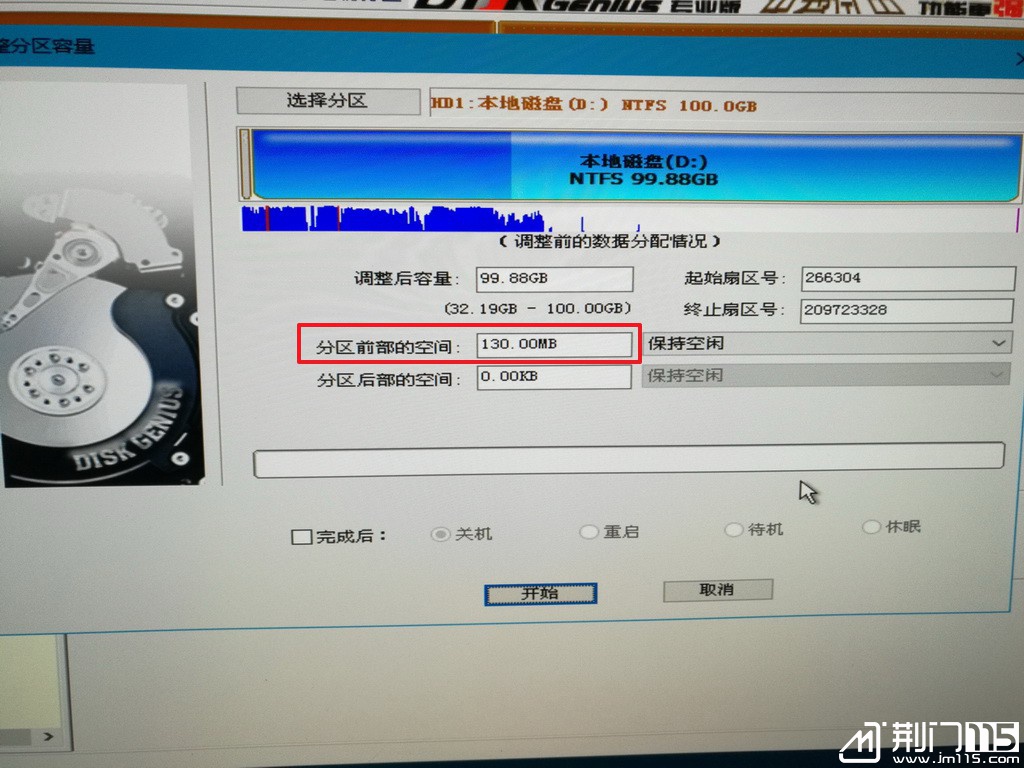

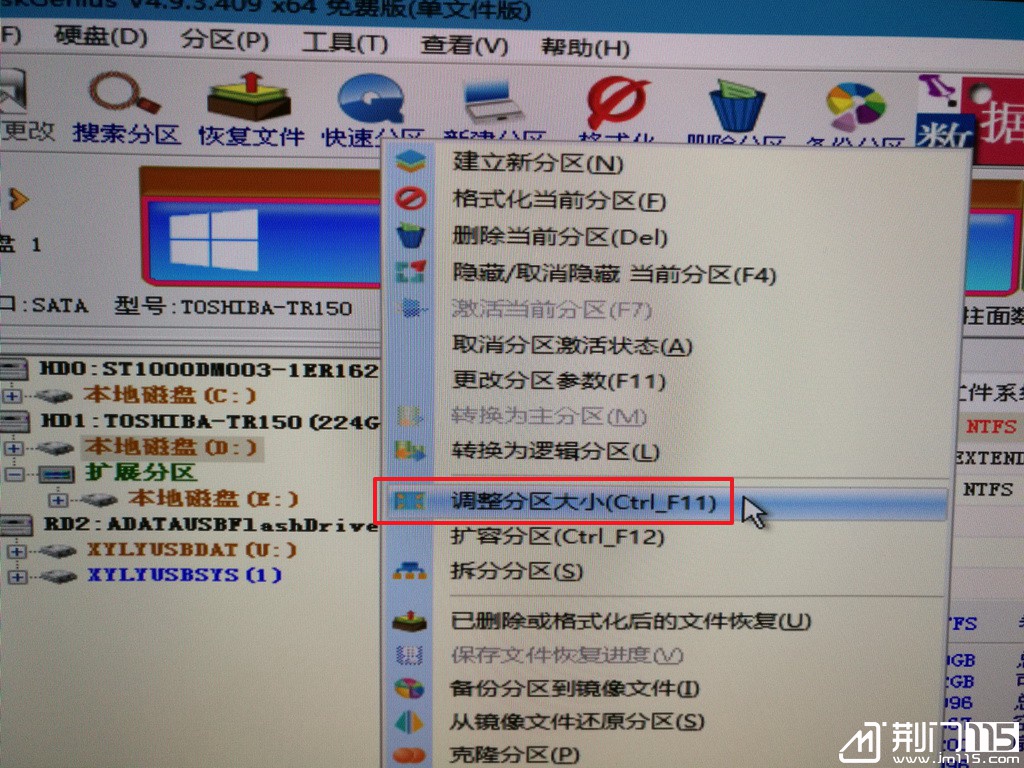

02，在当前系统所在的分区上点右键，选择：调整分区大小。在分区前面预留230M的空余空间。

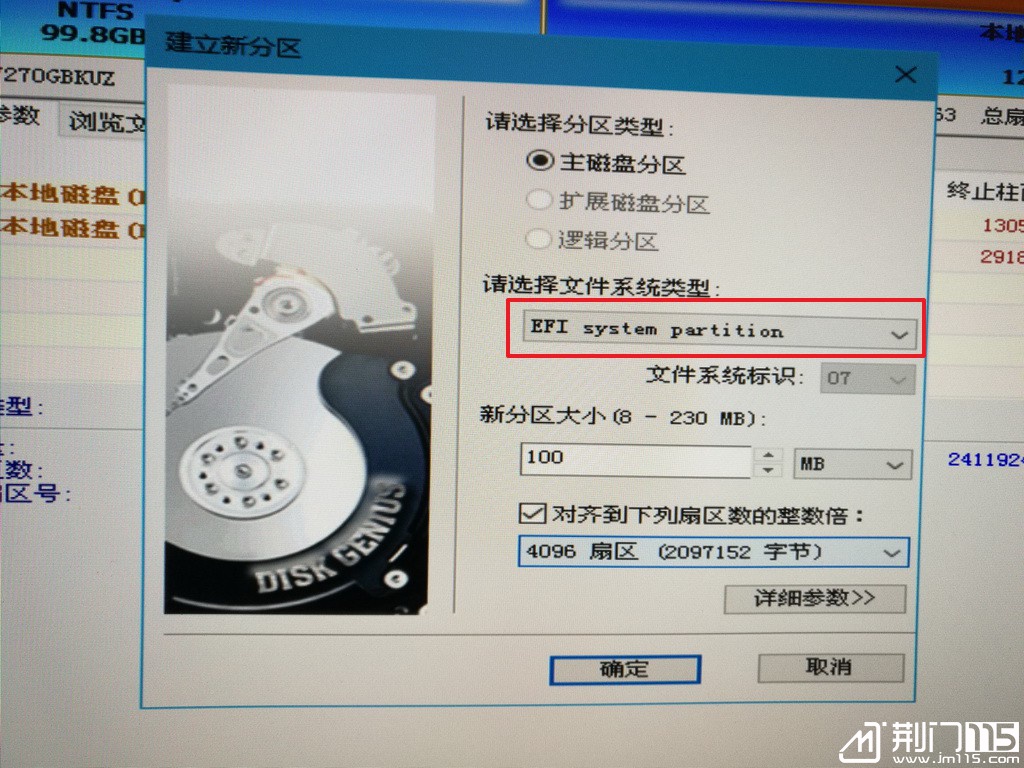

03，在空闲空间上点右键，选择文件类型：EFI system partion，大小100M。SSD依然记得选择4K对齐。

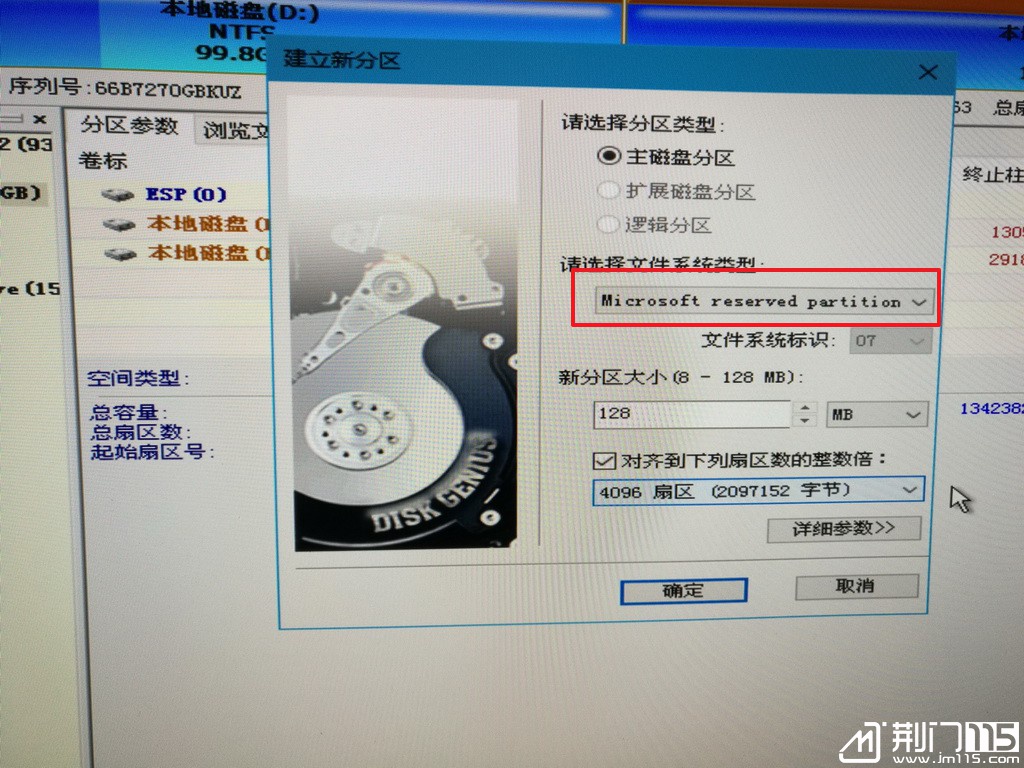

04，在空闲空间上点右键，选择文件类型：Microsoft reserved  partion，大小128M。SSD依然记得选择4K对齐。

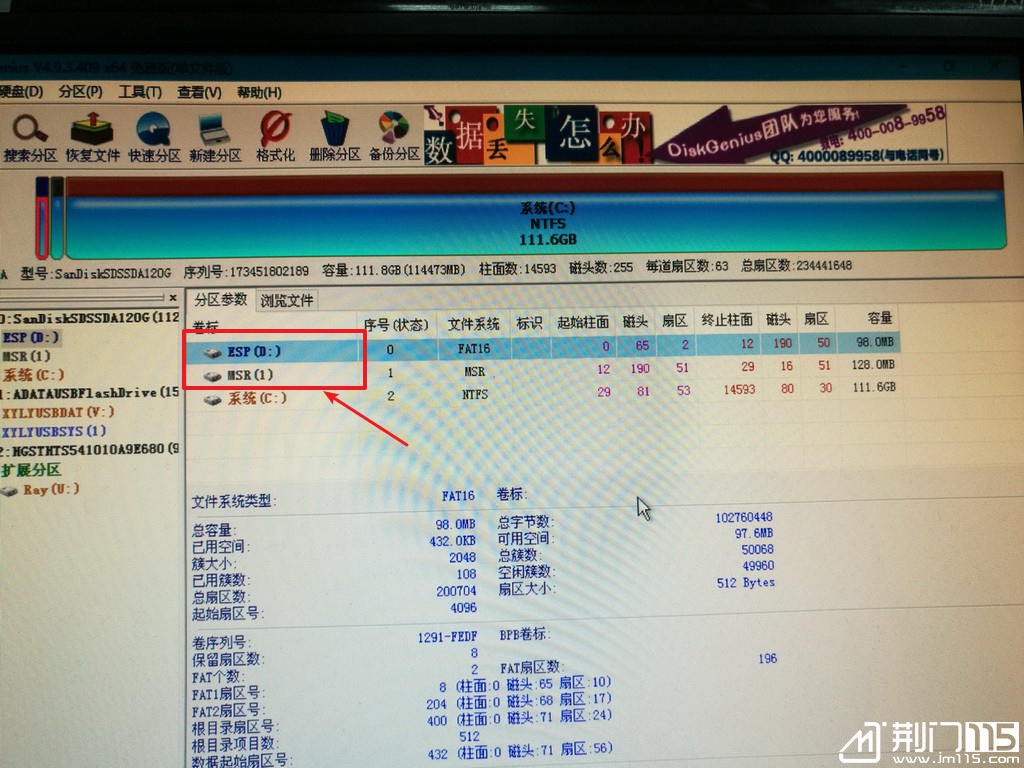

05，建立好以后，磁盘应该如下图，分别显示ESP、MSR、原来的系统分区。



06，如果这一步后就直接重启电脑，会提示无法找到引导文件，此时需要修复EFI引导。

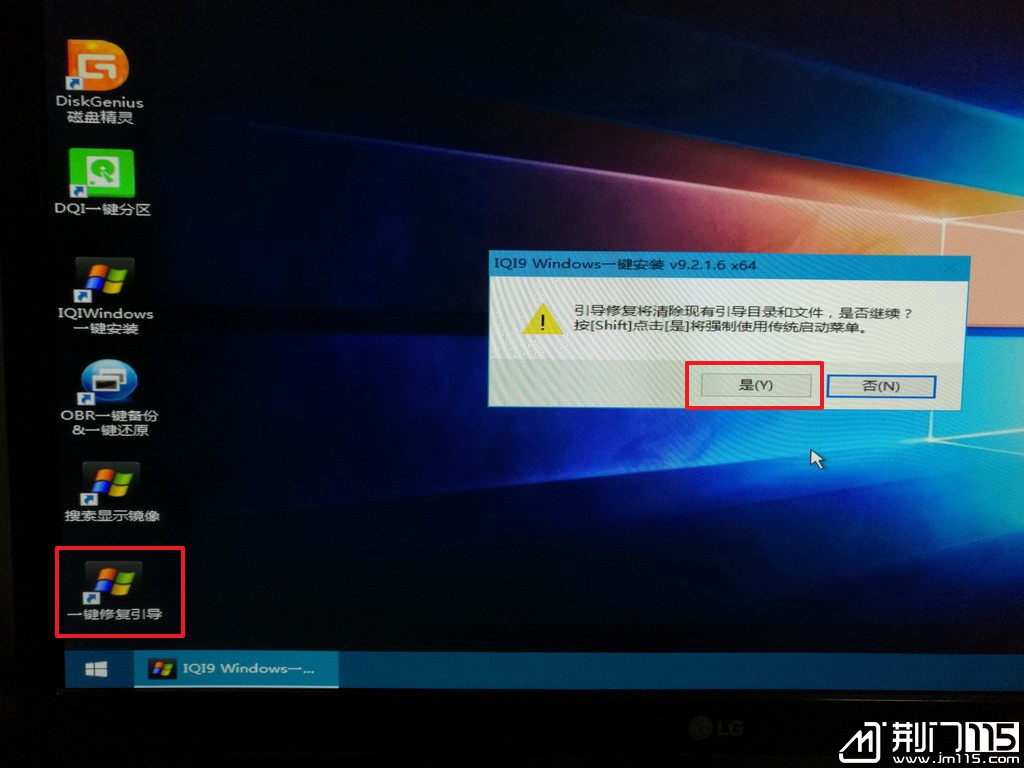

运行PE中的：一键修复引导，点选：是。

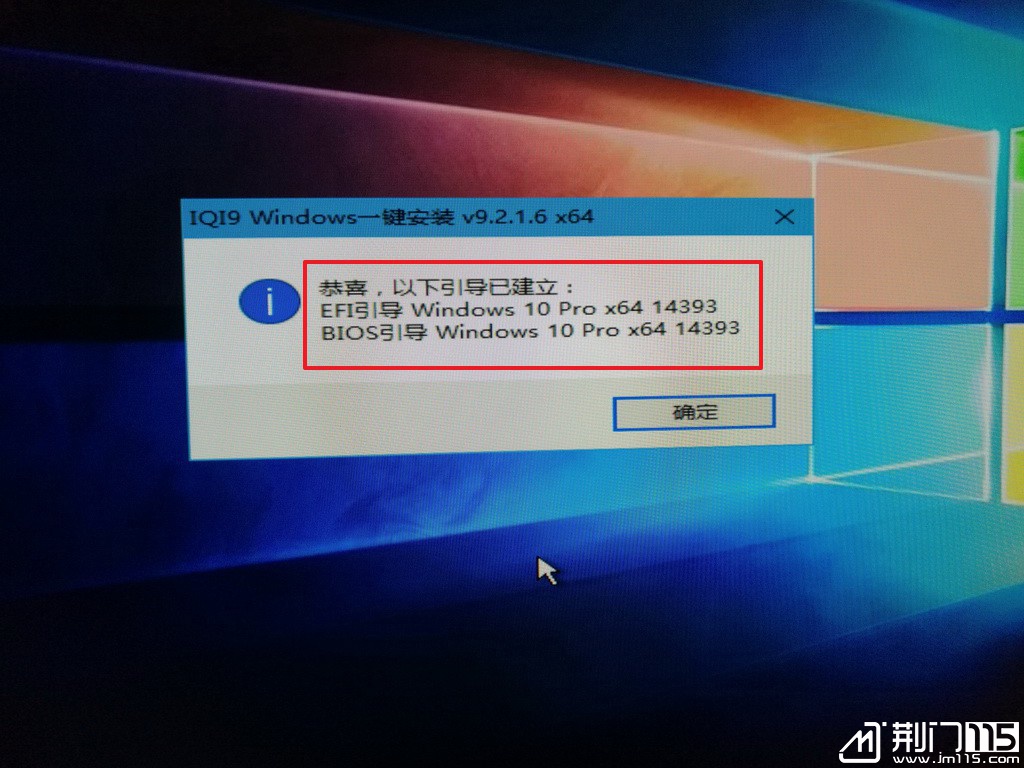

07，显示EFI引导已建立后，即成功。



08，重启电脑，一般情况下，即可进入原有系统。
如果提示引导错误，一般是BIOS没有设置为UEFI引导。启动项中选择UEFI引导即可。

情况2：新硬盘。

09，依然是使用PE优盘启动到PE环境下，启动DiskGenius。

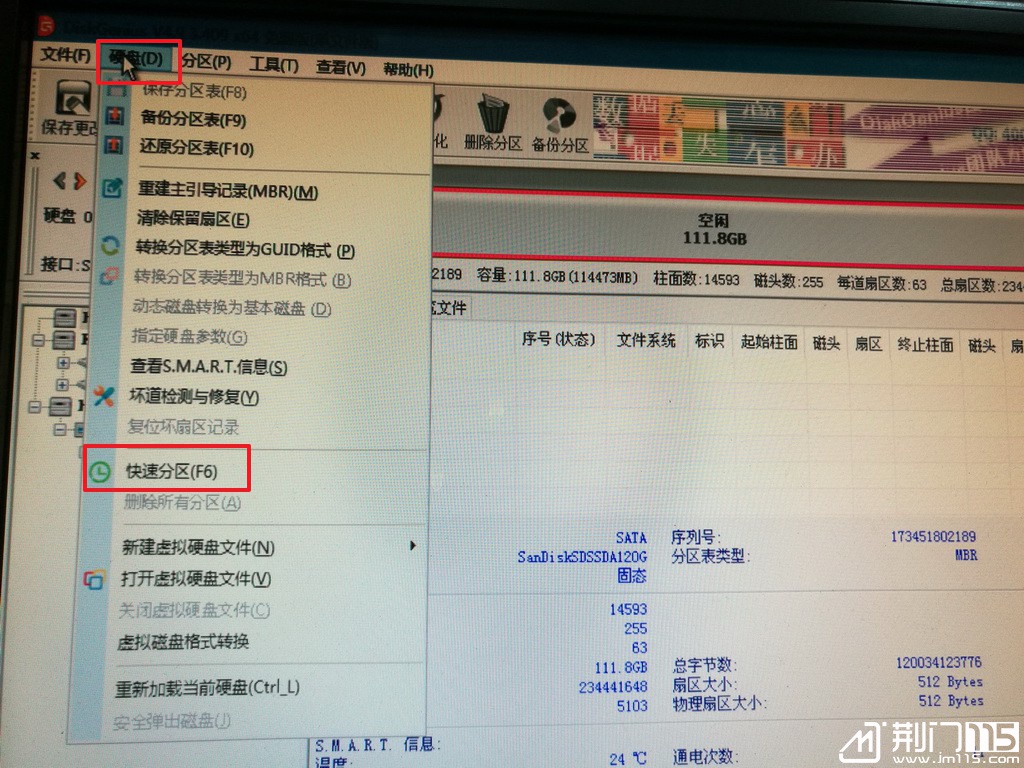

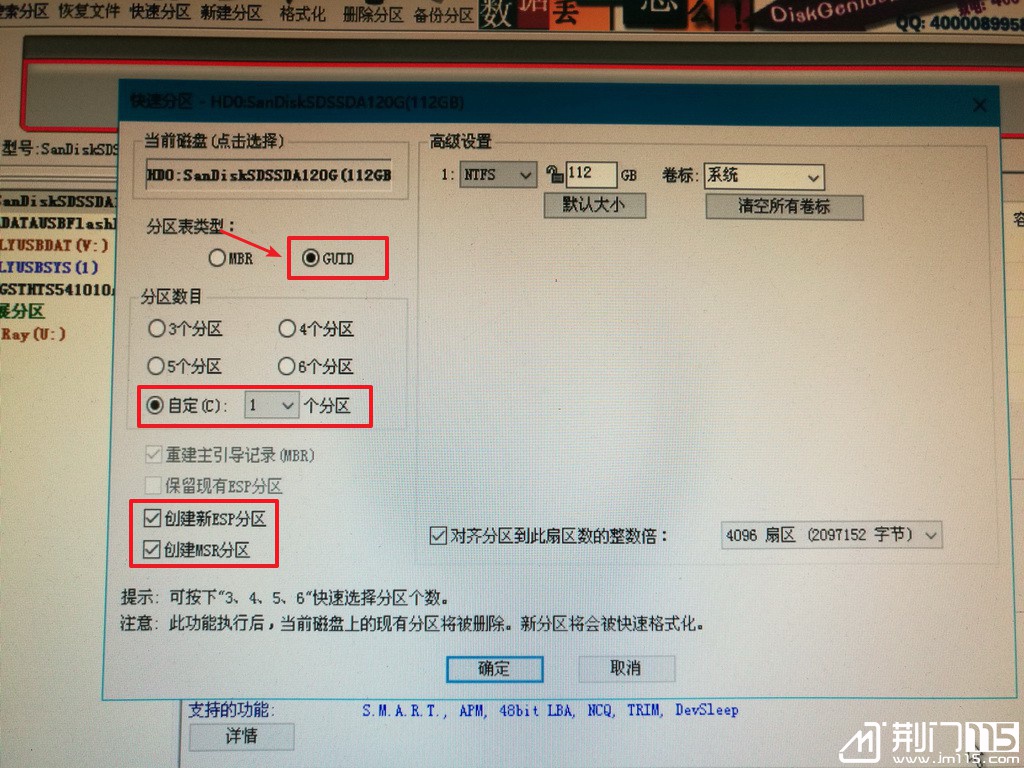

选择要安装系统的硬盘。然后点选：硬盘-->快速分区。




10，分区表选择：GUID。自定义分区数量就是除了ESP和MSR分区以外，当前硬盘打算分几个区。
记得勾选：创建新ESP和MSR分区。

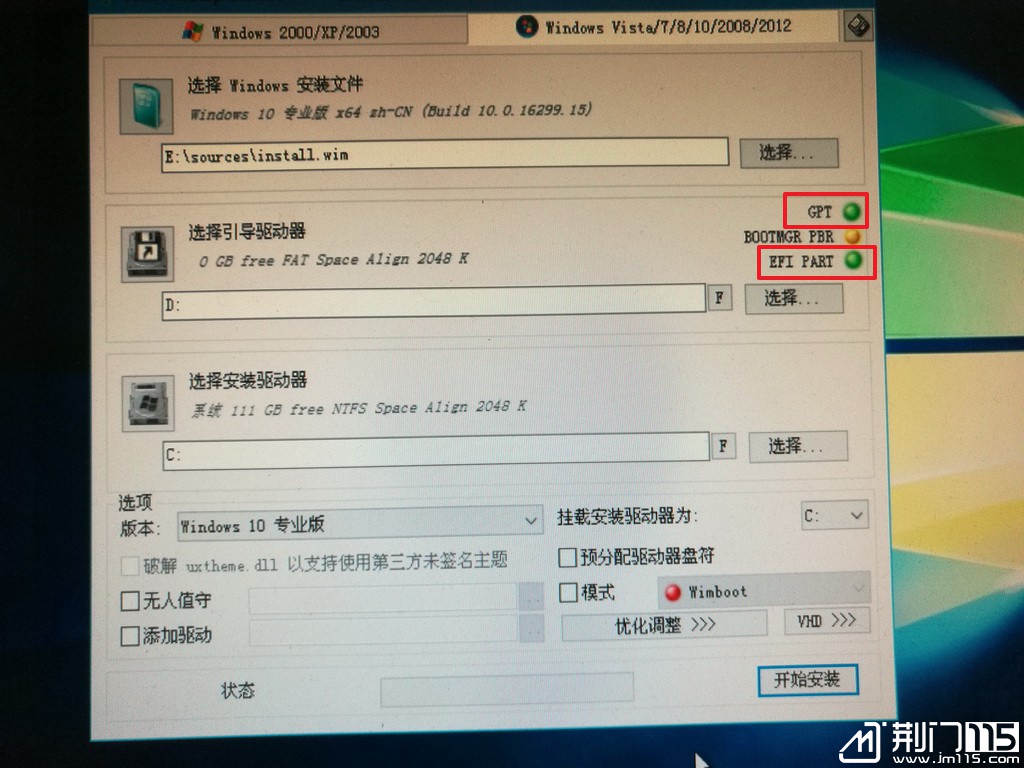

11，双击ISO系统镜像后，运行WinNTSetup安装系统。
此时引导驱动器选项，GPT和EFI PART显示绿灯表示磁盘已支持UEFI引导。然后点击安装系统即可。



12，当然，新硬盘的话，系统ISO镜像写入U盘或光盘，U盘或光盘引导安装系统，是会自动创建ESP和MSR分区的。只不过还要找个空白U盘，稍微麻烦点。
